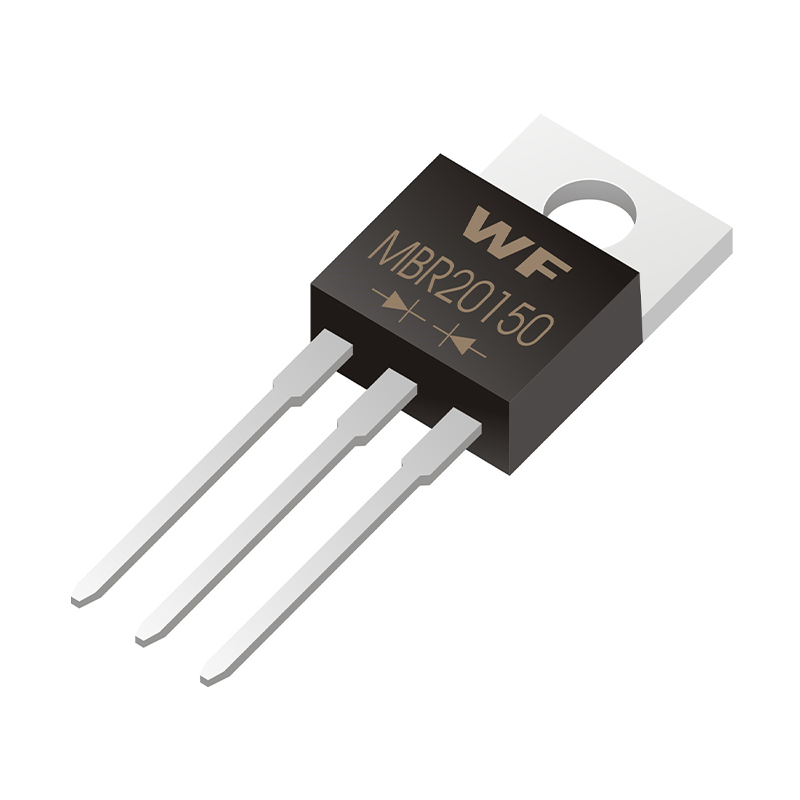

Транзистор sot220
Описание продукта TO-220 – это классический корпус для электронных компонентов с выводами, предназначенный для транзисторов средней и высокой мощности и других устройств. Благодаря отличным характеристикам рассеивания тепла и прочной конструкции он широко используется в схемах, требу...
Описание
маркер
Описание продукта
TO-220 — это классический корпус для электронных компонентов с выводами, предназначенный для транзисторов средней и высокой мощности и других устройств. Благодаря отличным характеристикам рассеивания тепла и прочной конструкции он широко используется в схемах, требующих усиления мощности и управления переключением. Ниже приведено подробное описание:
Основные характеристики корпуса
(1) Конструкция и размеры: Корпус представляет собой плоский прямоугольный пластиковый корпус стандартного размера примерно 10,16 мм × 4,8 мм × 4,5 мм. Выводы расположены в один ряд, расстояние между центрами 3 выводов фиксировано на уровне 2,54 мм, что совместимо со стандартными DIP-разъемами и удобно для пайки на печатной плате. Его наиболее важной особенностью является металлическая задняя пластина, которая обычно имеет небольшое отверстие, позволяющее прикрепить устройство к радиатору с помощью винта, что значительно повышает эффективность рассеивания тепла.
(2) Варианты корпуса: Базовая версия имеет 3 вывода, подходящие для одного транзистора; также существуют варианты с 2 выводами (для некоторых диодов), 5 выводами (для специальных усилителей мощности), 7 выводами и т. д., подходящие для силовых устройств с различными функциями. Распространенные производные модели включают TO-220F (полностью пластиковый корпус без металлической задней пластины для рассеивания тепла), TO-220FP (изолированный корпус, предотвращающий короткое замыкание между металлической задней пластиной и печатной платой) и т. д., подходящие для различных требований к рассеиванию тепла и изоляции.
Ключевые электрические параметры
Транзисторы в корпусе TO-220 в основном предназначены для средней и высокой мощности, их параметры значительно превосходят параметры миниатюрных корпусов серии SOT. Параметры различных моделей различаются, основные диапазоны следующие: максимальная рассеиваемая мощность (Pd) обычно составляет 1–65 Вт, и ее можно дополнительно увеличить при установке радиатора; постоянный ток коллектора (Ic) обычно составляет 1–10 А, некоторые мощные модели могут иметь более высокие значения; напряжение пробоя коллектор-эмиттер (Vceo) чаще всего составляет 50–200 В; граничная частота (fT) относительно низкая, чаще всего от нескольких МГц до десятков МГц, что больше подходит для обработки мощности в низкочастотном и среднечастотном диапазонах, а не для усиления высокочастотных сигналов.
Области применения
Аудиоусилители мощности, схемы управления двигателями, импульсные источники питания, телевизионные аудиосистемы, зарядные устройства, схемы защиты питания, двухтактные усилители мощности, симметричные схемы питания.
Преимущества
Основным преимуществом является теплоотвод. Металлическая задняя панель и возможность установки радиатора позволяют стабильно работать при средней и высокой мощности, предотвращая перегрев. Прочная конструкция и высокая механическая прочность подходят для сложных рабочих условий, таких как промышленное оборудование. Зрелая технология производства, низкая стоимость и сквозной монтаж облегчают обслуживание и замену. Стандартное расстояние между выводами обеспечивает высокую совместимость и подходит для большинства схем питания на печатных платах.
Распространенные модели
13009, TIP127 и т. д.
Технические параметры
