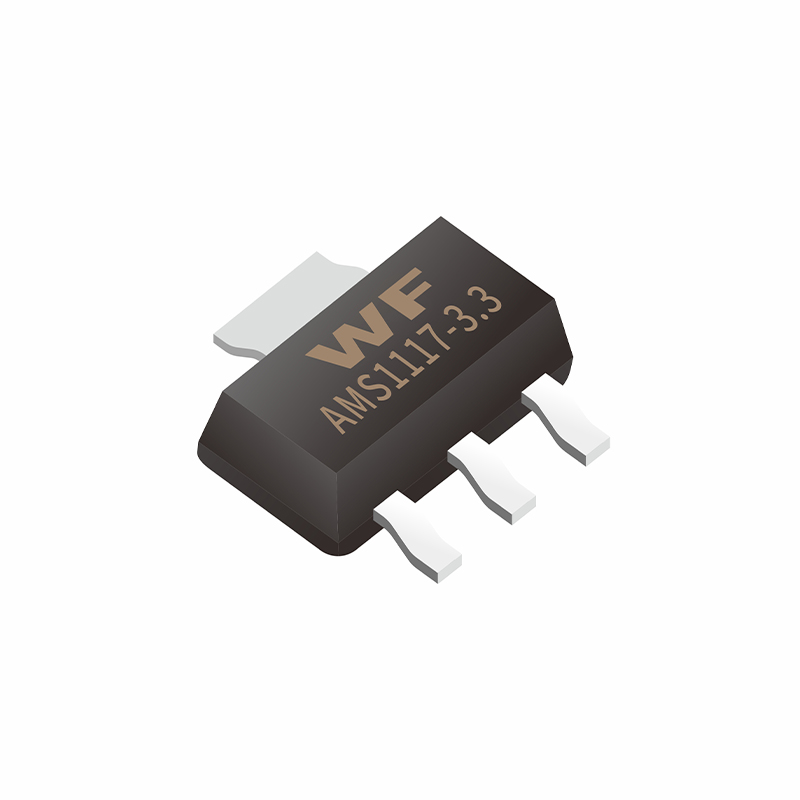

Транзистор sot223

Описание продукта SOT-223 – это корпус для поверхностного монтажа транзисторов, предназначенный для применений средней и высокой мощности. Благодаря эффективному теплоотводу и высокой токонесущей способности он широко используется в схемах управления и усиления мощности в таких облас...

Отправить заявку



Описание

маркер

Описание продукта

SOT-223 — это корпус для поверхностного монтажа транзисторов, предназначенный для применений средней и высокой мощности. Благодаря эффективному теплоотводу и высокой токонесущей способности он широко используется в схемах управления и усиления мощности в таких областях, как управление питанием и автомобильная электроника. Ниже представлено его подробное описание.

Ключевые особенности корпуса

(1) Габариты и конструкция: Корпус имеет относительно стандартизированные размеры: типичные размеры составляют приблизительно 6,3 мм × 3,56 мм × 1,6 мм (по некоторым источникам — 6,7 × 6,7 × 2,5 мм). В большинстве случаев используется четырёхвыводная конструкция. В некоторых моделях один из выводов выполнен в виде теплоотводящей контактной площадки, которая непосредственно контактирует с печатной платой (PCB), что значительно повышает эффективность теплопередачи. Существуют также модификации с 3 или 5 выводами. Корпус изготовлен из экологичного литьевого пластика, соответствующего стандарту RoHS, совместим с автоматизированным оборудованием для поверхностного монтажа и обладает хорошей механической прочностью и электрической изоляцией.

(2) Тепловые характеристики: Это одно из ключевых преимуществ данного корпуса. Благодаря оптимизированной конфигурации выводов и конструкции тепловое сопротивление снижено и составляет около 50 °C/Вт (конкретное значение может варьироваться в зависимости от конструкции прибора). Это обеспечивает быстрое рассеивание тепла, выделяемого транзистором в процессе работы, через печатную плату (PCB). По сравнению с миниатюрными корпусами, такими как SOT-23 и SOT-323, его способность к теплоотводу значительно выше, что и является основной причиной его применимости в устройствах средней и высокой мощности.

Ключевые электрические параметры

Транзисторы в корпусе SOT-223 ориентированы на среднюю/высокую мощность и большой ток. Параметры несколько варьируются в зависимости от модели, но в целом находятся в следующих диапазонах: Максимальная рассеиваемая мощность : у стандартных моделей составляет от 1 до 2 Вт. Например, у модели 2STN2540-A рассеиваемая мощность при комнатной температуре может достигать 1,6 Вт; Коллекторный ток: обладает высокой нагрузочной способностью. Стандартные модели выдерживают ток от 1 до 5 А (например, у 2STN2540-A IC составляет –5 А), а пиковый ток может достигать –10 А; Рабочий температурный диапазон: как правило, составляет от –55 °C до +150 °C. Некоторые модели, соответствующие автомобильным стандартам , способны обеспечивать стабильную работу в экстремальных температурных условиях; Граничная частота усиления по току : соответствует требованиям средне- и высокочастотных применений, что позволяет удовлетворять потребности большинства схем управления мощностью и усиления в обработке сигналов.

Области применения

Бортовые зарядные устройства, драйверы реле, схемы аварийного освещения; Ключевые элементы в устройствах средней и высокой мощности, цепи стабилизации напряжения в источниках питания;Усилители мощности, DC-DC преобразователи; Усилители звуковой частоты, ключевые схемы в системах промышленного управления.

Преимущества

Оптимальное сочетание размера и мощности: Более компактный, чем корпуса серии TO для высокой мощности, что подходит для высокоплотного монтажа на печатных платах (PCB); Высокие теплоотвод и токонесущая способность, обеспечивает стабильную работу при повышенных температурах, соответствуя требованиям к средней и высокой мощности в портативных устройствах и промышленном оборудовании; Адаптирован для технологии поверхностного монтажа (SMT), что снижает трудозатраты на этапе производства.
