Описание продукта

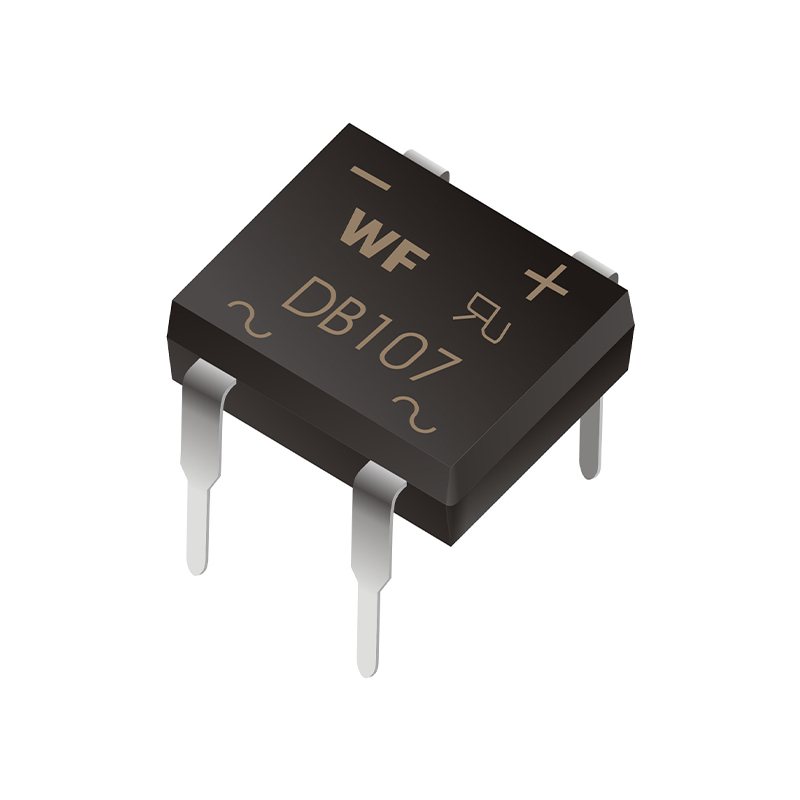

Мост DB-1 обычно относится к выпрямительному мосту в корпусе DB-1, который является распространенным электронным компонентом, играющим важную роль в цепях питания. Ниже приведено краткое описание моста DB-1:

Особенности корпуса

Корпус DB-1 относится к типу вставных корпусов, обычно имеет прямоугольную форму, изготовлен из пластика и соответствует стандарту огнестойкости UL 94V-0. Он имеет четыре вывода для удобной установки в сквозные отверстия печатной платы для пайки. Размеры корпуса обычно составляют 8,8 мм в длину, 6,5 мм в ширину и 3,4 мм в высоту.

Параметры производительности

Например, для серии DB101-DB107 максимальный средний прямой выпрямленный ток IF(AV) составляет 1,0 А, а максимальное повторяющееся пиковое обратное напряжение VRRM варьируется от 50 В до 1000 В. Например, VRRM для DB101 составляет 50 В, а для DB107 — 1000 В. Неповторяющийся прямой импульсный ток IFSM составляет 35 А, максимальное прямое напряжение VF — 1,1 В, максимальный обратный ток IR — 5 мкА, а диапазон рабочих температур перехода и хранения составляет от -55℃ до +150℃.

Характеристики продукта

Мост DB-1 отличается низким обратным током утечки и высокой устойчивостью к прямым импульсным токам. Внутренний чип изготовлен по технологии пассивации стекла, что обеспечивает хорошую стабильность и надежность. Выводы и корпус соответствуют стандарту RoHS, что отвечает экологическим требованиям.

Области применения

Мостовой выпрямитель DB-1, благодаря своим характеристикам, широко используется в различных схемах, требующих выпрямления, таких как адаптеры питания, цепи питания промышленного оборудования, бытовая техника и т. д. Он преобразует переменный ток в постоянный, обеспечивая стабильное питание для последующих цепей.
