DO-41
Описание продукта DO-41 – это распространенный тип осевого корпуса, широко используемый в электронике. Ниже приводится его подробное описание: Внешний вид и размеры Диаметр корпуса диода DO-41 составляет от 2,29 мм до 2,97 мм, длина корпуса – от 4,19 мм до 5,21 мм, диамет...
Описание
маркер
Описание продукта

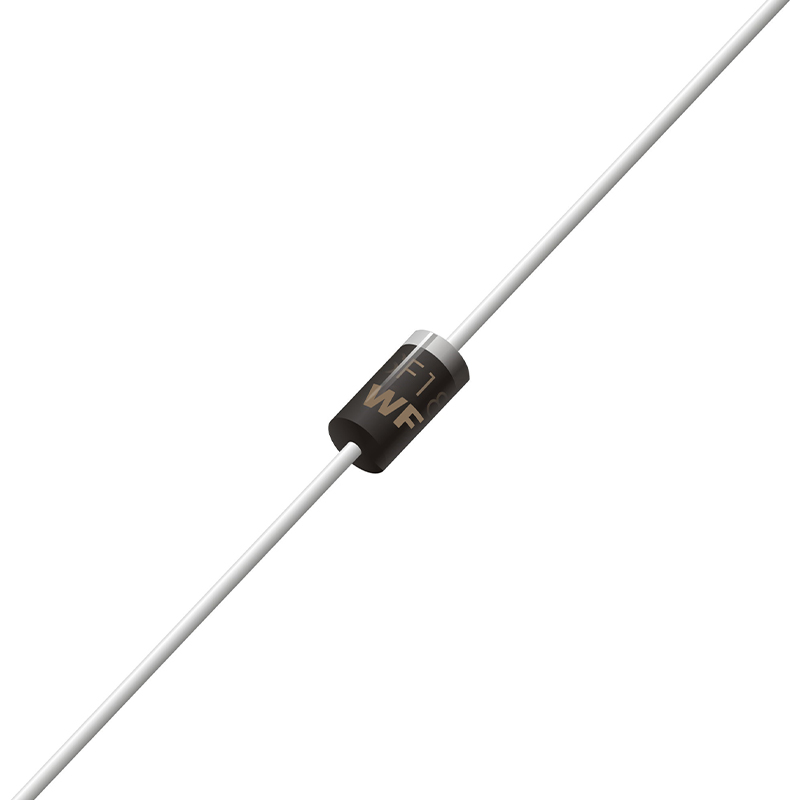

DO-41 — это распространенный тип осевого корпуса, широко используемый в электронике. Ниже приводится его подробное описание:
Внешний вид и размеры
Диаметр корпуса диода DO-41 составляет от 2,29 мм до 2,97 мм, длина корпуса — от 4,19 мм до 5,21 мм, диаметр выводов на обоих концах — от 0,65 мм до 0,84 мм, а длина выводов — 25,4 мм. Он имеет цилиндрическую форму с осевыми выводами и металлическими колпачками на обоих концах для пайки.
Параметры производительности
Максимальный рабочий ток диодов в корпусе DO-41 обычно составляет около 1 А, а рассеиваемая мощность обычно составляет 0,5–1 Вт. Например, диод 1N4007, использующий корпус DO-41, имеет номинальный ток 1 А. Кроме того, импульсная мощность TVS-диодов в корпусе DO-41 может достигать 400 Вт, например, серия P4KE.
Особенности корпуса
Корпус DO-41 имеет зрелый производственный процесс, низкую стоимость, легкость ручной пайки и подходит для мелкосерийного производства или частого ремонта. В то же время его стеклянный корпус обладает хорошей изоляцией и термостойкостью, что обеспечивает стабильную работу компонента в определенном температурном диапазоне. Однако корпус DO-41 также имеет такие недостатки, как высокое тепловое сопротивление, большой объем и непригодность для плотной разводки печатных плат.
Сценарии применения
Благодаря низкой стоимости и стабильной производительности, корпус DO-41 широко используется в недорогих адаптерах питания, платах управления бытовой техникой и других схемах, где не предъявляются высокие требования к пространству и мощность невелика, например, в платах управления вентиляторами, традиционных линейных адаптерах питания и т. д.
Распространенные модели
1N4007, FR107, HER108, SR140, 1N5819, MUR160, MUR1100, SR1100, SF18, R5000 и т. д.
Технические параметры
