Описание продукта Мостовой выпрямитель GBU представляет собой однофазный мостовой выпрямитель в ультратонком плоском корпусе GBU. Он состоит из 4 стеклянных пассивированных (GPP) диодов, образующих мостовую выпрямительную структуру. Он предназначен для выпрямления средней и высокой мощност...
Описание
маркер
Описание продукта

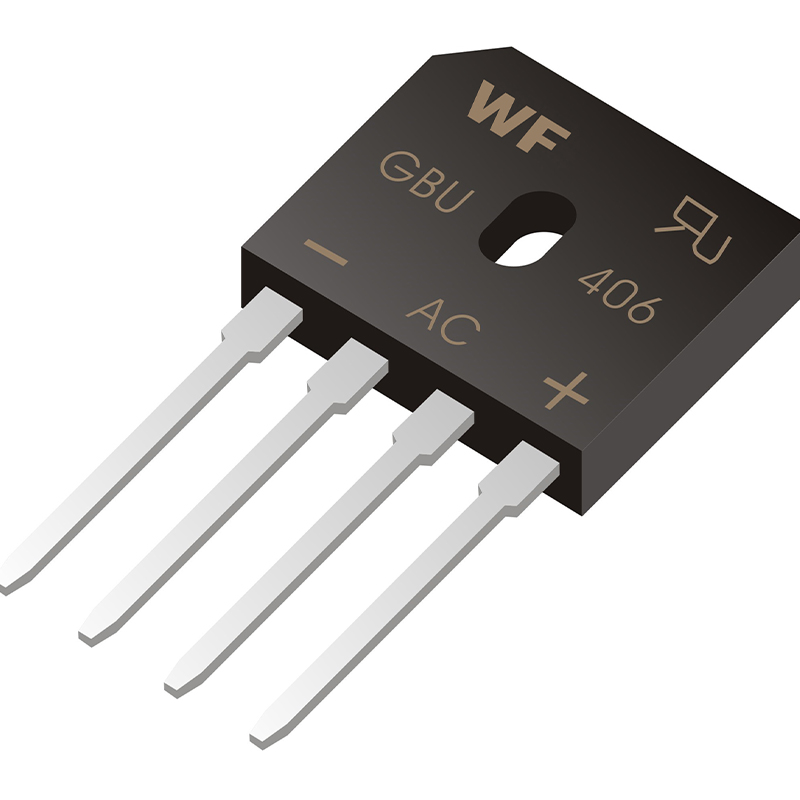

Мостовой выпрямитель GBU представляет собой однофазный мостовой выпрямитель в ультратонком плоском корпусе GBU. Он состоит из 4 стеклянных пассивированных (GPP) диодов, образующих мостовую выпрямительную структуру. Он предназначен для выпрямления средней и высокой мощности и, благодаря своим преимуществам, таким как высокая токовая нагрузка, высокое выдерживаемое напряжение и стабильное рассеивание тепла, стал основным компонентом выпрямителей питания в бытовой технике, промышленном оборудовании и других областях. Ниже приводится подробное описание:
Основная структура и ключевые параметры
(1) Конструкция: Это 4-контактная однорядная плоская мостовая конструкция с корпусом, изготовленным из огнестойкой эпоксидной смолы UL94V-0. Некоторые мощные модели оснащены цинковым металлическим корпусом для улучшения рассеивания тепла. Выводы изготовлены из луженой бескислородной меди, обладают антиокислительными свойствами, высокой проводимостью и устойчивостью к изгибу, подходят для сквозной пайки, обеспечивая гибкость установки и простоту замены. Общая ультратонкая конструкция позволяет адаптироваться к различным компоновкам печатных плат, рекомендуемый момент затяжки обычно составляет 0,3 Н·м.
(2) Ключевые параметры: Эта серия охватывает различные номиналы мощности, обычный средний прямой выпрямленный ток составляет 4–25 А, а обратное повторяющееся пиковое напряжение — 50–1000 В. Например, серия GBU4 имеет прямой ток 4 А, а GBU2510 имеет прямой ток до 25 А и обратное выдерживаемое напряжение 1000 В; прямое напряжение составляет около 1,0–1,1 В, а обратный ток утечки составляет всего 5 мкА; характеристики импульсного тока выдающиеся, например, импульсный ток GBU2510 может достигать 400 А, а импульсный ток серии GBU4 составляет 150 А; диапазон рабочих температур обычно составляет от -55 ℃ до +150 ℃, а некоторые модели могут быть расширены до +175 ℃, что подходит для суровых температурных условий.
Основные характеристики
(1) Отличная энергоэффективность и стабильность: Сочетание чипа GPP и технологии стеклянной пассивации не только снижает обратный ток утечки и уменьшает потери энергии, но также делает характеристики работы при высоких температурах более стабильными, чем у традиционной структуры OJ, а также повышает устойчивость к старению и воздействию окружающей среды. Конструкция с низким прямым падением напряжения дополнительно повышает эффективность выпрямления, обеспечивая долгосрочную стабильную работу оборудования.
(2) Экологичность и высокая адаптивность: Выводы и корпус соответствуют экологическим стандартам RoHS, а некоторые модели с суффиксом «-F» являются безгалогенными продуктами, что соответствует требованиям зеленого производства. Его стандартный корпус GBU подходит для большинства обычных схемотехнических решений, может быть как ручной, так и автоматической сквозной пайкой, а установка и управление теплоотводом относительно удобны.
(3) Выдающаяся ударопрочность: большинство моделей обладают высокой устойчивостью к прямым импульсным токам, способны выдерживать внезапные скачки тока при запуске оборудования или резких изменениях нагрузки, предотвращая повреждение себя и последующих компонентов из-за колебаний тока, что особенно подходит для промышленных сценариев с большими колебаниями напряжения в электросети.
Сценарии применения
Широко используется в цепях переменного тока средней и высокой мощности для преобразования в постоянный ток. В области бытовой электроники может применяться в модулях питания бытовой техники, такой как микроволновые печи, кондиционеры, телевизоры, кухонная и санитарная техника; в промышленной сфере подходит для импульсных источников питания, источников бесперебойного питания (ИБП), инверторов, промышленного управляющего оборудования и сервоприводов; кроме того, может использоваться в светодиодных драйверах постоянного тока, электронных трансформаторах, солнечных инверторах и другом оборудовании, выполняя основные функции выпрямления.
Распространенные модели
FGBU1010, FGBU2010, FGBU2510, GBU410, GBU610, GBU810, GBU1010, GBU1510, GBU3010, GBU2510 и т. д.
Технические параметры
