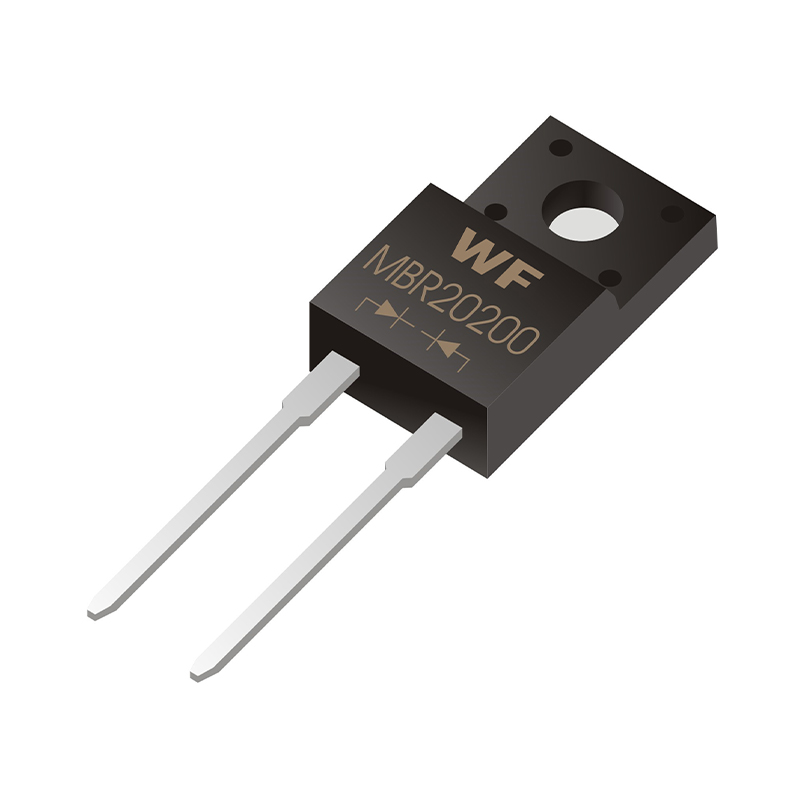

Описание продукта ITO-220AC – это двухвыводная модификация корпуса семейства TO-220 для сквозного монтажа. Ключевой особенностью является полностью пластиковая конструкция без отдельной металлической теплоотводящей пластины. Внешне он практически идентичен корпусу TO-220AC и специаль...
Описание
маркер
Описание продукта
ITO-220AC — это двухвыводная модификация корпуса семейства TO-220 для сквозного монтажа. Ключевой особенностью является полностью пластиковая конструкция без отдельной металлической теплоотводящей пластины. Внешне он практически идентичен корпусу TO-220AC и специально разработан для маломощных однокристальных силовых приборов, подходящих для схем с низким тепловыделением. Ниже представлено подробное описание.
Базовая структура и внешние характеристики
(1) Конструкция: Использует двухвыводную компоновку для сквозного монтажа. Внутри корпуса размещается одиночный кристалл (например, диод Шоттки, диод с быстрым восстановлением), имеющий только два силовых вывода (анод и катод) без дополнительных или служебных выводов. Корпус представляет собой цельнолитую пластиковую конструкцию без открытой металлической теплоотводящей пластины, что позволяет производить монтаж без дополнительных изоляционных мер и исключает риск короткого замыкания.
(2) Внешний вид и габариты: Полностью соответствует корпусу TO-220AC по форме пластикового корпуса и расположению выводов. Стандартные размеры составляют приблизительно 15,7 мм × 10 мм × 4,5 мм, шаг выводов — стандартный 2,54 мм, что обеспечивает совместимость с типовыми платами для сквозного монтажа (PCB). Вес одного компонента составляет примерно 1,47 ± 0,10 г, что примерно на 0,4 г меньше, чем у версии TO-220AC с металлической теплоотводящей пластиной.
Ключевые характеристики и совместимые приборы
(1) Эксплуатационный профиль: В связи с отсутствием металлической теплоотводящей пластины, рассеивание тепла осуществляется через материал корпуса. Способность рассеивать мощность ниже, чем у корпуса TO-220AC. Максимальная рассеиваемая мощность (Pd) обычно находится в диапазоне от 1 до 10 Вт, постоянный ток коллектора (Ic) чаще всего составляет от 1 до 5 А. Корпус предназначен для применений с малой мощностью и низким тепловыделением.
(2) Типичные совместимые приборы: В основном используется для корпусирования малопотерьных однокристальных силовых приборов. Типичные примеры включают диоды Шоттки, такие как MB10H100, MBRF10100, а также некоторые маломощные диоды с быстрым восстановлением. Это удовлетворяет потребностям схем, требующих однополупериодного выпрямления с низкими потерями.
Ключевые преимущества
(1) Высокая совместимость по форме и размерам: Полное соответствие размерам и конфигурации выводов корпуса TO-220AC позволяет осуществлять прямую замену компонентов в корпусе TO-220AC с теплоотводящей пластиной аналогичного типоразмера. Это не требует изменений в проекте печатной платы (PCB) и снижает затраты на выбор компонентов и их замену.
(2) Простой и безопасный монтаж: Цельнолитая пластиковая конструкция корпуса не требует установки дополнительных изоляционных прокладок, исключая риск короткого замыкания, связанный с металлическими теплоотводами. Процесс монтажа упрощается, что делает данный корпус подходящим для схем с повышенными требованиями к изоляции.
(3) Приспособленность к крупносерийному производству: Являясь стандартным корпусом для сквозного монтажа, он совместим с автоматизированным оборудованием для установки компонентов и процессами пайки волной припоя, а также подходит для ручного монтажа. Кроме того, он адаптирован под унифицированную упаковку для серии TO-220 (например, трубки для хранения на 50 штук, внутренние коробки на 1000 штук), что упрощает складирование и организацию массового производства.
Области применения
Из-за ограниченной способности к рассеиванию тепла категорически запрещено использование в схемах средней и высокой мощности с существенным тепловыделением. При выборе компонента необходимо строго проверять его номинальную мощность и максимальный ток во избежание перегрузки и последующего теплового разрушения. Корпус подходит для применений, где предъявляются высокие требования к изоляции, пространство ограничено, и не требуется дополнительный теплоотвод. Примеры включают модули управления питанием в миниатюрных электронных устройствах, вспомогательные маломощные цепи в системах промышленной автоматизации и т.п.
Типовые модельные ряды
MBRF8200, MBRF10200, MBRF20200, MBRF30200, MBRF10100, MURF16100, MURF20100CT, MB10H100 и другие.
