Описание продукта Мостовой выпрямитель GBL – это однофазный мостовой выпрямитель, предназначенный для применения в цепях средней и малой мощности, обычно совместимый с KBL. Он состоит из 4 стеклянных пассивированных кремниевых диодов, образующих мостовую выпрямительную структуру, и и...
Описание
маркер
Описание продукта

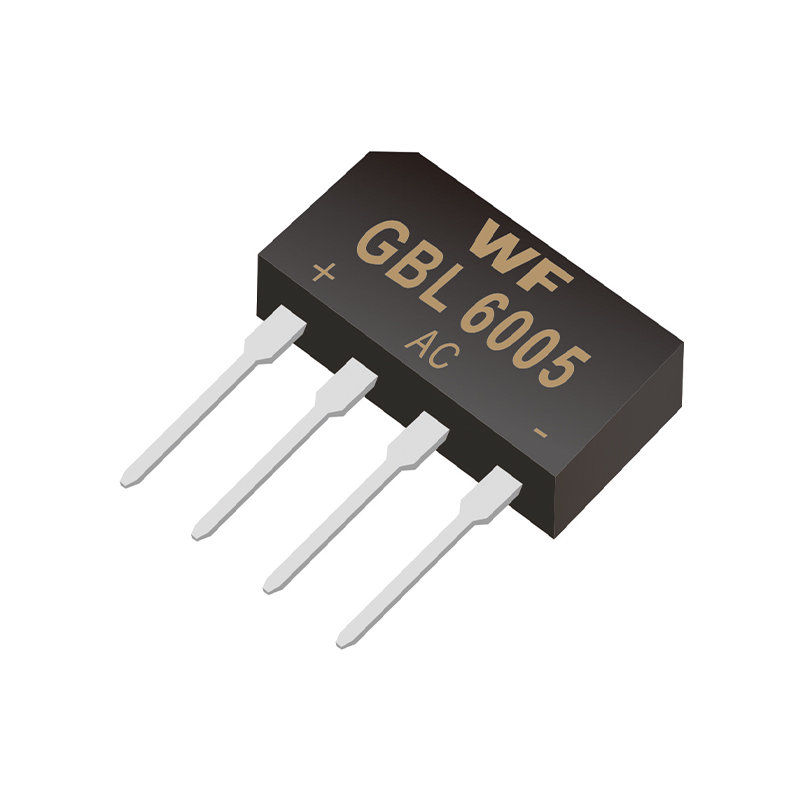

Мостовой выпрямитель GBL — это однофазный мостовой выпрямитель, предназначенный для применения в цепях средней и малой мощности, обычно совместимый с KBL. Он состоит из 4 стеклянных пассивированных кремниевых диодов, образующих мостовую выпрямительную структуру, и имеет однорядный корпус (SIP). Благодаря своим компактным размерам, простоте установки и стабильной производительности выпрямления средней мощности, он стал часто используемым выпрямительным компонентом в бытовой электронике и маломощных источниках питания общего промышленного назначения. Ниже приводится подробное описание:
Основная структура и ключевые параметры
(1) Конструкция: Используется 4-контактный однорядный корпус с прямыми выводами, подходящий для печатных плат или точечной проводки. Он может быть как паян вручную, так и совместим с высокотемпературными процессами пайки для автоматизированного производства. Корпус изготовлен из огнестойкого эпоксидного пластика класса UL94V-0, что обеспечивает высокую безопасность. На корпусе отформована или напечатана маркировка полярности для удобства подключения. Общая конструкция компактна, что экономит место на печатной плате.
(2) Ключевые параметры: Эта серия мостовых выпрямителей подходит для применений средней и малой мощности, с обычным средним выпрямленным током в диапазоне 1,5 А - 4 А, например, GBL06L для 1,5 А, GBL406B/P для 4 А; диапазон обратного повторяющегося пикового напряжения составляет 50 В - 1000 В, различные суффиксы моделей соответствуют разным уровням выдерживаемого напряжения, например, GBL406 соответствует 600 В, GBLA10 соответствует 1000 В. Кроме того, типичное прямое падение напряжения составляет около 1,1 В, максимальный обратный ток утечки не превышает 5 мкА, а некоторые высокопроизводительные модели даже менее 0,1 мкА; неповторяющийся прямой импульсный ток может достигать 80 А - 150 А, рабочая температура и температура хранения составляют -55℃ ~ +150℃, что подходит для различных температурных условий.
Основные характеристики
(1) Отличная стабильность и безопасность: Внутренние диоды используют технологию стеклянной пассивации в сочетании с медной выводной рамкой, что не только снижает обратный ток утечки, но и повышает стабильность работы при высоких температурах, уменьшая снижение производительности при длительной работе. В то же время огнестойкий материал корпуса снижает риск возгорания цепи, а сертификация UL дополнительно гарантирует безопасность его использования в электронных устройствах.
(2) Высокая адаптивность и экономичность: конструкция со сквозными выводами совместима с различными методами пайки, адаптирована к крупносерийному производству и может соответствовать требованиям сборки различных производственных линий. По сравнению с мощными мостовыми выпрямителями, такими как GBPC, он имеет меньший корпус, более низкую стоимость и меньшее прямое падение напряжения, что приводит к низкому энергопотреблению в сценариях средней и малой мощности и может помочь повысить общую эффективность преобразования энергии.
(3) Экологичность и надежность: большинство моделей соответствуют экологическим стандартам RoHS, а некоторые модели также соответствуют соответствующим требованиям ЕС по освобождению от экологических норм, что соответствует основным потребностям зеленого производства в современной электронной промышленности и подходит для таких областей, как бытовая электроника и промышленный контроль, где предъявляются четкие требования к охране окружающей среды.
Сценарии применения
В основном используется для выпрямления средней и малой мощности общего назначения, широко применяется в импульсных источниках питания, зарядных устройствах для аккумуляторов и драйверах светодиодов; в бытовой технике может использоваться в модулях питания телевизоров, принтеров, аудиооборудования и т. д.; также подходит для промышленных контрольно-измерительных приборов, небольших инверторов, источников питания для маломощных двигателей и другого оборудования, отвечая за выпрямление входного переменного тока в пульсирующий постоянный ток, обеспечивая базовый вход постоянного тока для последующих цепей фильтрации и стабилизации.
Распространенные модели
GBL06L, GBL406B/P, GBL400, GBLA10, KBL410 и т. д.
Технические параметры
