KBPC
Описание продукта Мостовой выпрямитель GBPC представляет собой однофазный мостовой выпрямитель в изолированном пластиковом корпусе с радиатором, залитым компаундом. В настоящее время он совместим с KBPC и состоит из 4 стеклянных пассивированных (GPP) кремниевых выпрямительных диодов, интег...
Описание
маркер
Описание продукта
Мостовой выпрямитель GBPC представляет собой однофазный мостовой выпрямитель в изолированном пластиковом корпусе с радиатором, залитым компаундом. В настоящее время он совместим с KBPC и состоит из 4 стеклянных пассивированных (GPP) кремниевых выпрямительных диодов, интегрированных в мостовую схему. Он предназначен для выпрямления средней и высокой мощности и благодаря высокой токовой нагрузке, сильной устойчивости к напряжению и эффективному рассеиванию тепла является основным выпрямительным компонентом для промышленного оборудования и мощных систем питания бытовой электроники. Ниже приводится подробное описание:
Основная структура и ключевые параметры
(1) Конструкция: Используется квадратный 4-контактный двухрядный корпус для сквозного монтажа. Два входа переменного тока расположены с одной стороны, а выходы положительного и отрицательного полюсов — с другой, что обеспечивает аккуратную компоновку для удобства подключения цепи. Корпус имеет встроенный литой радиатор, а некоторые мощные модели оснащены электрически изолированным металлическим основанием с очень низким тепловым сопротивлением, что позволяет быстро рассеивать тепло, выделяющееся во время работы; корпус изготовлен из изолирующего эпоксидного пластика, а контакты в основном никелированы, что обеспечивает надежность пайки и хорошую стойкость к окислению. Общая конструкция сочетает в себе изоляцию и механическую прочность, подходит для технологии сквозной пайки.
(2) Ключевые параметры: Эта серия мостовых выпрямителей ориентирована на диапазон параметров средней и высокой мощности. Обычный средний выпрямленный ток составляет от 12 А до 50 А, например, серия GBPC12 — 12 А, серия GBPC35 — до 35 А, а модель GBPC5006 — 50 А; повторяющееся пиковое обратное напряжение составляет от 50 В до 1000 В, а цифры в суффиксе модели указывают уровень напряжения (например, 06 соответствует 600 В, 10 соответствует 1000 В). Кроме того, прямое падение напряжения составляет около 1,1 В, максимальный обратный ток утечки — 10 мкА, прямой импульсный ток может достигать 300 А - 400 А, диапазон рабочих температур и температур хранения составляет от -55 ℃ до +150 ℃, а напряжение изоляции между корпусом и контактами превышает 2500 В, что подходит для высоковольтных условий.
Основные характеристики
(1) Отличное рассеивание тепла и стабильность: Интегрированная конструкция корпуса с радиатором значительно повышает эффективность рассеивания тепла, а технология стеклянной пассивации чипов GPP уменьшает обратный ток утечки и снижает ухудшение характеристик при высоких температурах, предотвращая повреждение от перегрева при длительной работе с высокой нагрузкой. В то же время эпоксидная герметизация и технология заливки компаундом повышают влагостойкость, что подходит для суровых промышленных условий, таких как влажность.
Высокая адаптивность к большой мощности: по сравнению с сериями, такими как GBU, его способность выдерживать ток и импульсный ток лучше. Например, импульсный ток серии GBPC35 достигает 400 А, что позволяет легко справляться с мгновенными токовыми ударами при запуске промышленного оборудования и внезапных изменениях нагрузки, предотвращая повреждение последующих компонентов из-за колебаний тока.
(2) Экологичность и высокая совместимость: большинство моделей соответствуют экологическим стандартам RoHS, что соответствует требованиям зеленого производства. Стандартный двухрядный корпус DIP подходит для большинства промышленных печатных плат, совместим с ручной пайкой и автоматическими линиями сквозного монтажа, а установка и замена просты.
Сценарии применения
Широко используется в мощных цепях переменного тока в постоянный. В промышленной сфере он подходит для источников бесперебойного питания (ИБП), инверторов, моторных приводов, сварочных аппаратов, промышленных источников питания и другого оборудования; в области новой энергетики он может служить основным выпрямительным устройством для зарядных устройств электромобилей; в области бытовой электроники и бытовой техники он может использоваться в модулях питания для мощных бытовых приборов, таких как микроволновые печи и индукционные плиты; кроме того, он может использоваться в мощных светодиодных драйверах, вспомогательном оборудовании энергосистем и других сценариях, стабильно преобразуя переменный ток в постоянный.
Распространенные модели

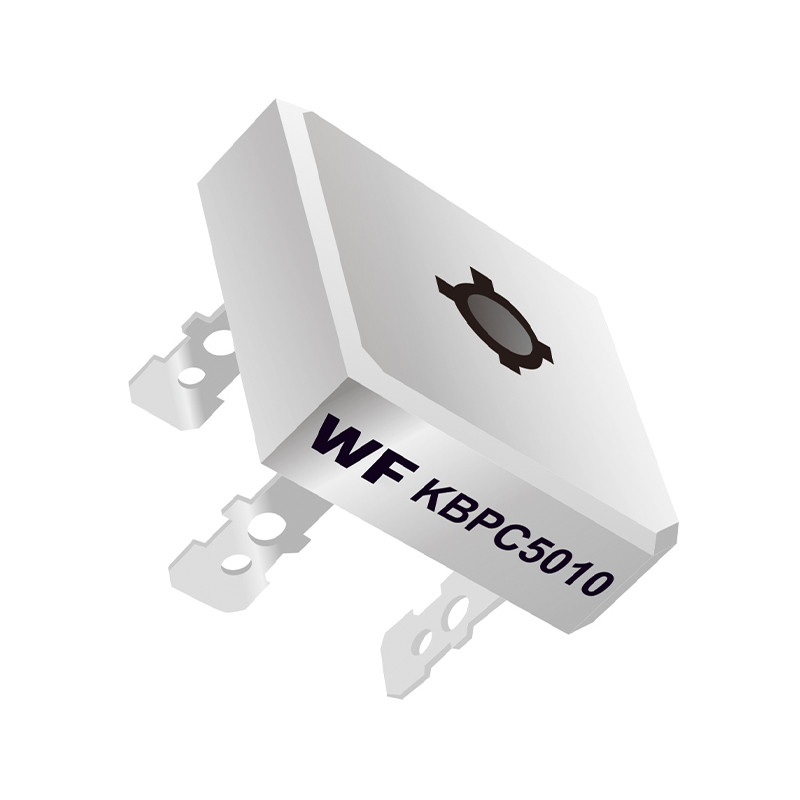

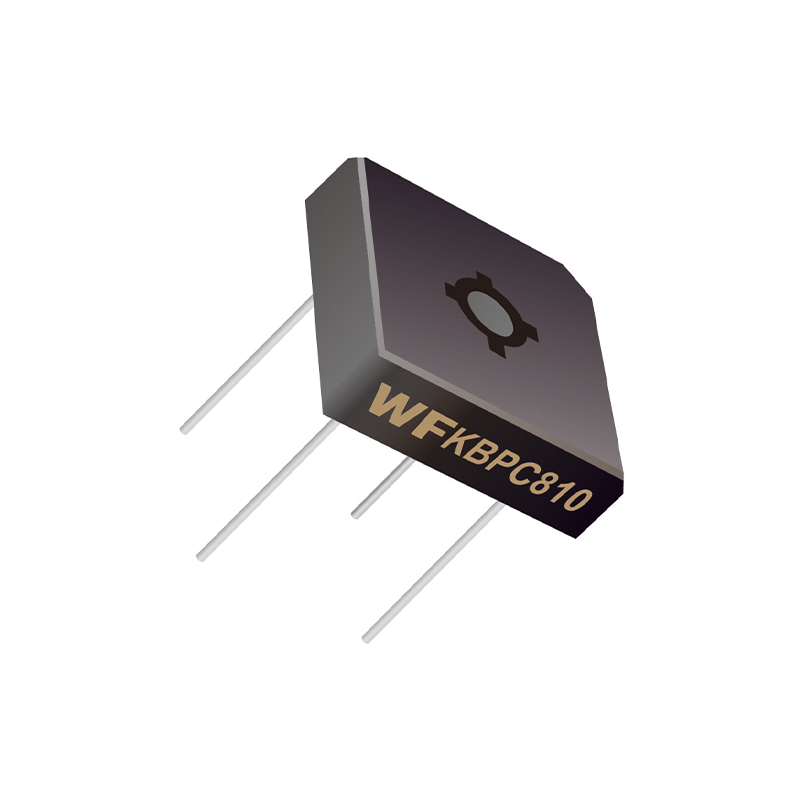

KBPC 2510, KBPC 3510, KBPC 5010, KBPC310, KBPC610, KBPC810 и другие.
Технические параметры
