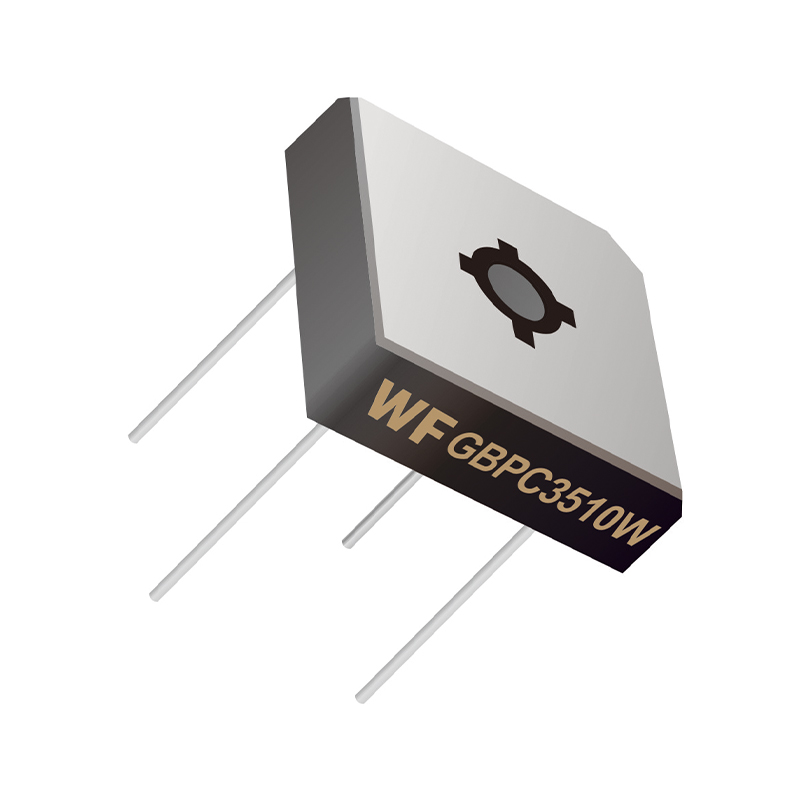

KBPC-3,6,8,W
Описание продукта GBPC-W – это однофазный мостовой выпрямитель серии GBPC с выводами, обычно совместимый с KBPC-W. Суффикс «W» означает, что он имеет структуру с выводами, а внутри интегрированы 4 стеклянных пассивированных (GPP) кремниевых выпрямительных диода. Он предназначен для в...
Описание
маркер
Описание продукта
GBPC-W — это однофазный мостовой выпрямитель серии GBPC с выводами, обычно совместимый с KBPC-W. Суффикс «W» означает, что он имеет структуру с выводами, а внутри интегрированы 4 стеклянных пассивированных (GPP) кремниевых выпрямительных диода. Он предназначен для выпрямления средней и высокой мощности и благодаря сильному рассеиванию тепла, высокому выдерживаемому напряжению и высокому импульсному току подходит для различных промышленных и мощных электронных устройств. Ниже приведено подробное описание:
Основная структура и ключевые параметры
(1) Конструкция: Используется квадратная пластиковая герметичная конструкция с 4 выводами для сквозного монтажа. Корпус поставляется со встроенным радиатором, который значительно снижает тепловое сопротивление и повышает эффективность рассеивания тепла. Выводы изготовлены из металлической проволоки, поверхность обработана для пайки, соответствует требованиям процесса пайки 208 стандарта MIL-STD-202, подходит для сквозного монтажа на печатной плате, а на корпусе отмечены символы полярности для удобства различения положительного и отрицательного полюсов при подключении цепи. Напряжение изоляции между корпусом и выводами превышает 2500 В, что позволяет избежать проблем с отказом изоляции в условиях высокого напряжения.
(2) Ключевые параметры: Эта серия охватывает широкий диапазон мощностей, средний прямой выпрямленный ток варьируется от 12 А до 50 А, например, GBPC1201W составляет 12 А, GBPC5008W-G достигает 50 А; обратное повторяющееся пиковое напряжение 50 В - 1000 В, например, GBPC2502W составляет 200 В, GBPC5008W-G составляет 800 В. Максимальное прямое напряжение составляет около 1,1 В, максимальный обратный ток утечки 10 мкА; импульсный ток обладает высокой производительностью, обычные модели могут достигать 300 А, а мощные GBPC5006W, GBPC5008W-G и другие могут достигать 450 А; диапазон рабочих температур и температур хранения составляет от -55 ℃ до +150 ℃, что подходит для суровых температурных условий.
Основные характеристики
(1) Рассеивание тепла и стабильность: Конструкция со встроенным радиатором в сочетании с технологией стеклянной пассивации не только решает проблему рассеивания тепла при работе со средней и высокой мощностью, но и уменьшает обратный ток утечки, снижая потери энергии. В то же время пластиковый корпус обладает высокой влагостойкостью, а широкий диапазон рабочих температур позволяет ему сохранять стабильную производительность в суровых промышленных условиях, таких как высокая температура и влажность.
(2) Ударопрочность и высокая адаптивность: Сверхвысокая способность выдерживать импульсные токи позволяет легко справляться с мгновенными токовыми ударами при запуске оборудования или внезапных изменениях нагрузки, предотвращая повреждение самого устройства и последующих компонентов. Выводные контакты подходят для ручной пайки и автоматизированных производственных линий, а также поддерживают крепление болтами. При установке в сочетании с силиконовой теплопроводящей пастой, прилегающей к поверхности радиатора, можно дополнительно улучшить эффект рассеивания тепла, что позволяет адаптироваться к различным сценариям установки.
(3) Экологичность и надежность: Большинство моделей соответствуют стандарту RoHS, удовлетворяя потребности в экологичном электронном производстве, а некоторые модели сертифицированы UL, что обеспечивает авторитетную гарантию надежности пайки выводов и общей конструкции, что подходит для таких областей, как медицина и промышленный контроль, где предъявляются высокие требования к соответствию компонентов.
Сценарии применения
Широко используется в средне- и высокомощных цепях переменного тока в постоянный. В промышленной сфере может применяться в источниках бесперебойного питания (ИБП), инверторах, приводах двигателей и другом оборудовании; в области новой энергетики может использоваться в выпрямительных модулях зарядных устройств для электромобилей; в бытовой электронике и бытовой технике подходит для блоков питания мощных бытовых приборов, таких как микроволновые печи и индукционные плиты; кроме того, может применяться в электронных трансформаторах, промышленных источниках питания и других сценариях, выполняя основные функции выпрямления.
Распространенные модели
Наименование моделей соответствует серии GBPC, цифры последовательно обозначают прямой ток и обратное напряжение. Например, GBPC1506W означает прямой ток 15 А, обратное напряжение 600 В; GBPC5008W - G означает прямой ток 50 А, обратное напряжение 800 В; распространенные модели включают GBPC1201W, GBPC1506W, GBPC2502W, GBPC5006W, GBPC5008W - G и другие.
Технические параметры
