Описание продукта Мостовой выпрямитель MBF представляет собой однофазный мостовой выпрямитель в тонком корпусе MBF для поверхностного монтажа, состоящий из 4 стеклянных пассивированных (GPP) диодов, интегрированных в мостовую выпрямительную схему. Он сочетает в себе миниатюрность, высокую ...
Описание
маркер
Описание продукта

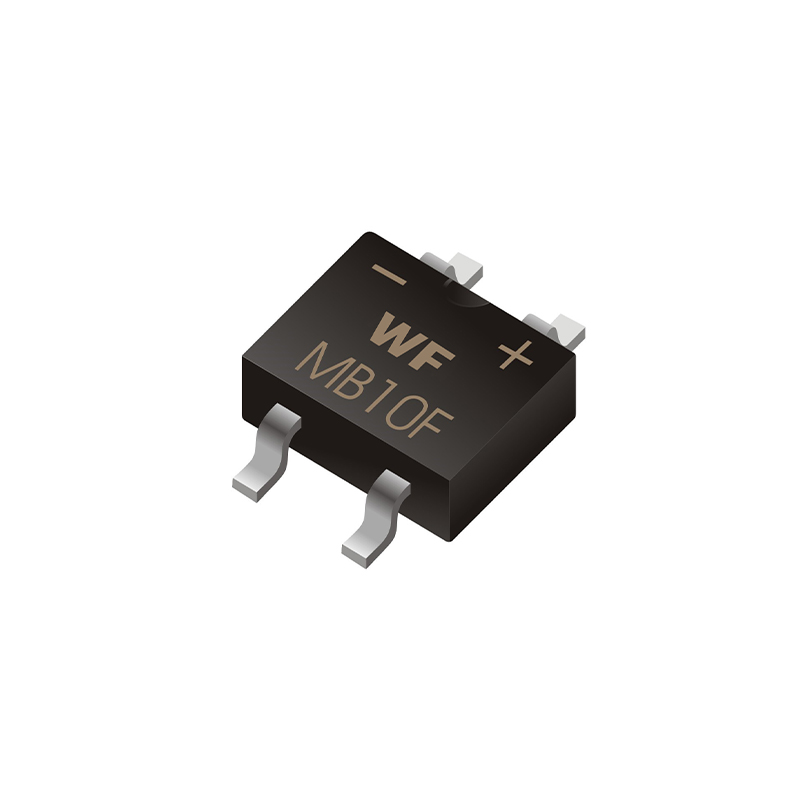

Мостовой выпрямитель MBF представляет собой однофазный мостовой выпрямитель в тонком корпусе MBF для поверхностного монтажа, состоящий из 4 стеклянных пассивированных (GPP) диодов, интегрированных в мостовую выпрямительную схему. Он сочетает в себе миниатюрность, высокую надежность и отличные выпрямительные характеристики, являясь ключевым компонентом для преобразования переменного тока в постоянный в потребительской электронике, промышленном управлении и других областях. Ниже приведено подробное описание:
Основная структура и ключевые параметры
(1) Конструкция: Это 4-выводное устройство для поверхностного монтажа, с тонким и компактным корпусом, что значительно экономит место на печатной плате. Внутри используется стеклянный пассивированный чип для создания ядра выпрямительного моста, а корпус в основном изготовлен из огнестойкого формованного пластика, соответствующего стандарту UL94V-0, который обладает хорошей механической прочностью и обеспечивает базовую защиту от пыли и влаги. Некоторые модели весят всего около 0,13 грамма, что подходит для плотной компоновки печатных плат.
(2) Ключевые параметры: Серия мостовых выпрямителей охватывает различные спецификации. Обычный прямой ток составляет 0,5–1 А, повторяющееся пиковое обратное напряжение варьируется от 50 В до 1000 В, например, MB10F имеет обратное напряжение 1000 В, а MB6F — 600 В; прямой импульсный ток обычно достигает 25–30 А, прямое напряжение составляет около 1,0–1,1 В, обратный ток утечки составляет всего около 5 мкА, а диапазон рабочих температур широк — от -55 ℃ до +150 ℃, что позволяет адаптироваться к большинству сложных температурных условий.
Основные характеристики
(1) Адаптация к автоматизированному производству: как компонент для поверхностного монтажа, он идеально подходит для технологии поверхностного монтажа (SMT), соответствует процессам автоматизированного монтажа и пайки в современном электронном производстве, а также поддерживает высокотемпературную пайку, что значительно повышает эффективность производства и снижает ошибки ручной сборки.
(2) Стабильная производительность и экологичность: использование чипов с пассивацией стекла не только снижает обратный ток утечки, но и повышает устойчивость устройства к старению и воздействию окружающей среды; в то же время большинство упаковочных материалов соответствуют экологическим стандартам RoHS, а некоторые модели соответствуют требованиям RoHS III, что соответствует тенденции зеленого производства в электронной промышленности.
(3) Функции выпрямления и защиты: основная функция заключается в преобразовании переменного тока в стабильный постоянный ток, кроме того, при возникновении аномальных ситуаций в цепи, таких как перегрузка по току или перенапряжение, он может своевременно реагировать, отключая или ограничивая ток, чтобы предотвратить повреждение чувствительных электронных компонентов на выходе.
Сценарии применения
благодаря своим компактным размерам и стабильной производительности, он широко используется в цепях питания различных электронных устройств. В области бытовой электроники он может использоваться в зарядных устройствах для мобильных телефонов, роботах-пылесосах, мониторах, принтерах и т. д.; в промышленной и общей областях он подходит для инверторов, светодиодных драйверов, оборудования для видеонаблюдения, небольших импульсных источников питания и т. д.; он также может использоваться в телекоммуникационном оборудовании, промышленных модулях управления и других сценариях с высокими требованиями к интеграции и надежности, выполняя основную задачу выпрямления переменного тока в постоянный.
Распространенные модели
MB6F, MB8F, MB10F, FMB10F, UMB10F, MB24F, MB210F, KMB24F и т.д.
Технические параметры
