Описание продукта

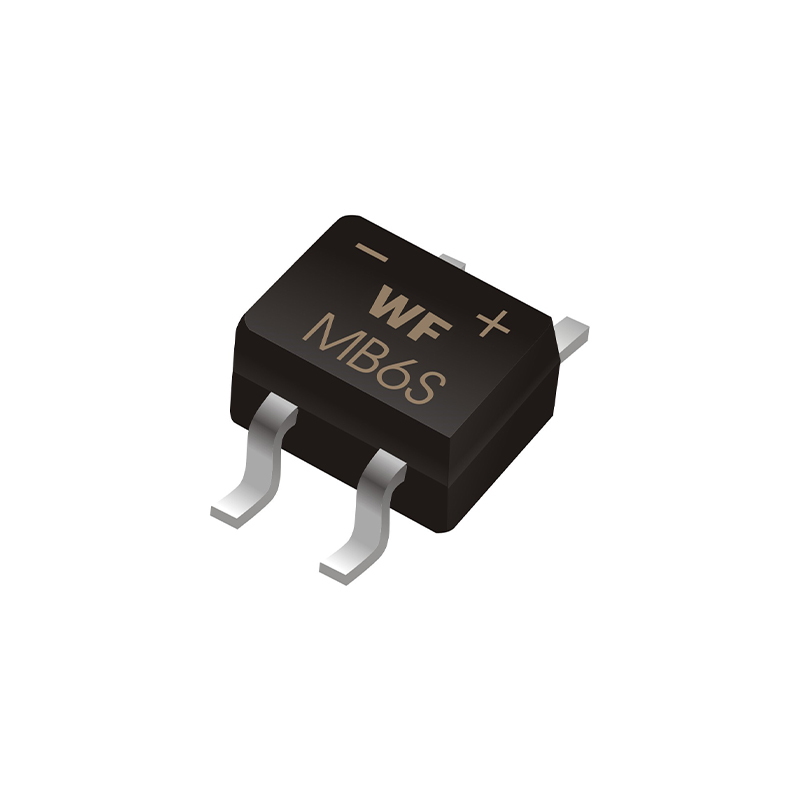

Мостовой выпрямитель MBS — это миниатюрный выпрямительный мост для поверхностного монтажа в корпусе MBS, по сути, это полноволновой мостовой выпрямитель, состоящий из 4 выпрямительных диодов, интегрированных в мостовую полноволновую выпрямительную схему. Благодаря своим компактным размерам и стабильным характеристикам выпрямления малых токов, он стал распространенным компонентом в бытовой электронике и других областях. Ниже приводится его подробное описание:
Основная структура и параметры
(1) Конструкция: Используется стандартный корпус SOP-4 для поверхностного монтажа, обычно с 4 выводами. Внутри 4 кремниевых чипа GPP (стеклянная пассивация) образуют ядро выпрямительного моста, где точка соединения катодов двух диодов является положительным полюсом выхода постоянного тока, а точка соединения анодов двух других диодов является отрицательным полюсом выхода постоянного тока. В качестве примера типичной модели MB6S, длина ее корпуса составляет 4,0 мм, общая длина с выводами — 7,0 мм, ширина — 4,7 мм, высота всего 1,1 мм, расстояние между выводами — 2,5 мм. Компактные размеры подходят для плотной компоновки печатных плат.
(2) Ключевые электрические параметры: Параметры этой серии мостовых выпрямителей относительно унифицированы, повторяющееся пиковое обратное напряжение охватывает диапазон 50 В - 1000 В, средний выпрямленный выходной ток чаще всего составляет 0,5 А - 1,5 А; характеристики импульсного тока превосходны, обычные спецификации при Tj=25℃ и синусоидальной волне 60 Гц показывают неповторяющийся импульсный ток до 30 А; кроме того, широкий диапазон рабочих температур, обычно от -55℃ до 150℃, ток утечки обычно контролируется на уровне около 10 мкА, прямое напряжение около 1,0 - 1,1 В, что может удовлетворить потребности в стабильном выпрямлении в маломощных сценариях.
Основные характеристики
(1) Адаптация к автоматизированному производству: Будучи компонентом для поверхностного монтажа, он совместим с технологией поверхностного монтажа (SMT), что соответствует автоматизированным процессам монтажа и пайки в современном электронном производстве. Некоторые модели поддерживают высокотемпературную пайку при 260℃/10 секунд, что обеспечивает высокую совместимость пайки и повышает эффективность производства.
(2) Экологичность и высокая надежность: Большинство мостовых выпрямителей MBS используют безгалогенные материалы и огнестойкий эпоксидный корпус (соответствующий стандарту UL94V-0), что соответствует экологическим стандартам RoHS; применение чипов с пассивацией стеклом не только повышает устойчивость компонента к старению, но и снижает обратный ток утечки, улучшая стабильность работы.
Сценарии применения
Благодаря своим небольшим размерам и низкому току, он широко используется в цепях питания различных небольших электронных устройств, таких как зарядные устройства для мобильных телефонов/камер, адаптеры для маршрутизаторов, драйверы светодиодного освещения, небольшие импульсные источники питания и т. д.; он также подходит для бытовых и общепромышленных устройств, таких как телеприставки, электронные игрушки, платы управления бытовой техникой, выполняя основную задачу выпрямления переменного тока в постоянный.
Распространенные модели
FMB10S, MB10S, UMB10S, MB1S, MB6S и т. д.
