Описание продукта

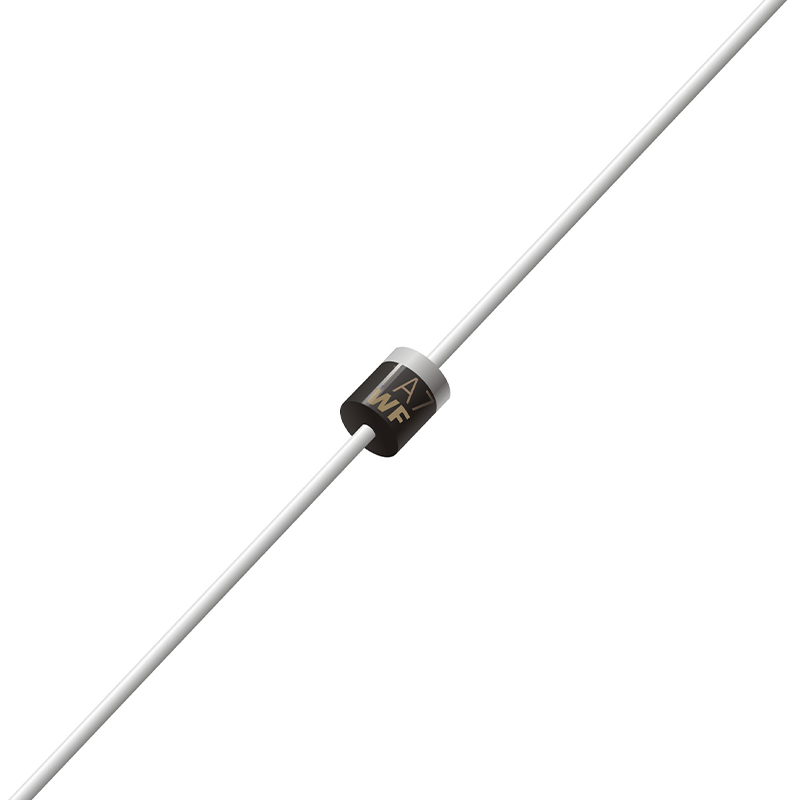

R-1 — это осевой пластиковый корпус для маломощных быстровосстанавливающихся диодов и выпрямительных диодов в электронных компонентах. Такие серии диодов, как 1F1, 1F7, являются типичными устройствами, использующими этот корпус. Он часто применяется в универсальных электронных схемах, где не предъявляются высокие требования к пространству и мощности. Ниже приведено подробное описание:

Основные физические и технологические параметры

(1) Габаритные размеры: Этот корпус относится к миниатюрным осевым корпусам и имеет очень компактные размеры. Например, для типичного диода 1F7-T максимальный диаметр корпуса составляет всего 2,6 мм, максимальная длина — 3,2 мм, количество выводов — 2, и используется сквозной монтаж. Такой компактный размер легко адаптируется к плотной компоновке печатных плат, а также удобен для автоматической установки и ручной сборки.

(2) Материал и экологичность: Корпус обычно изготавливается из огнестойкой эпоксидной смолы, которая выдерживает обычное повышение температуры при работе электронного оборудования, обеспечивая безопасность использования. Выводы часто покрыты оловом, что поддерживает бессвинцовую пайку и соответствует экологическим стандартам RoHS; диапазон рабочих температур адаптированных устройств достаточно широк, например, диод 1F7-T может стабильно работать в диапазоне от -55℃ до 150℃, что позволяет использовать его в большинстве бытовых и общепромышленных условиях влажности и температуры.

Производительность адаптированных устройств и преимущества корпуса

(1) Соответствие характеристикам компонентов: Корпус R-1 в основном подходит для маломощных диодов, время обратного восстановления которых обычно составляет 500 нс, что относится к типу быстрого восстановления и может удовлетворить потребности высокочастотных выпрямительных сценариев. Прямой ток обычно составляет 1 А, обратное напряжение охватывает несколько спецификаций, таких как 50 В - 1000 В. Например, диод 1F1 имеет обратное напряжение 50 В, а диод 1F7 имеет обратное напряжение до 1000 В, при этом пиковый обратный ток составляет всего 5 мкА, потери на утечку малы, а производительность стабильна.

(2) Преимущества корпуса: Осевая сквозная конструкция обеспечивает прочное соединение выводов с печатной платой, предотвращая их отсоединение в условиях легкой вибрации; пластиковый корпус эффективно защищает внутренний чип, выполняя функции пыле- и влагозащиты, продлевая срок службы компонента; кроме того, на поверхности корпуса четко указываются модель компонента, полярность и другая информация, что облегчает быструю идентификацию при сборке и снижает вероятность ошибок при сборке.

Типичные сценарии применения

Благодаря своим характеристикам малой мощности, низкой стоимости и хорошей высокочастотной реакции, диоды в корпусе R-1 широко используются в цепях питания и сигнальных цепях различных небольших электронных устройств. Например, они выполняют высокочастотную выпрямительную функцию в модулях питания маршрутизаторов и небольших коммутаторов, фильтруя помехи в токе; в вспомогательных цепях телевизоров, телеприставок и других бытовых приборов они осуществляют выпрямление сигнала и свободный ход; кроме того, они могут использоваться в электронных игрушках, небольших адаптерах и других недорогих электронных устройствах, выполняя простую защиту от обратного напряжения и функцию направления тока.
