R-3
Описание продукта R-3 – это распространенный тип аксиального пластикового корпуса в области электронных компонентов, который в основном используется для маломощных быстровосстанавливающихся диодов, выпрямительных диодов и других полупроводниковых приборов. Например, быстровосстанавли...
Описание
маркер
Описание продукта

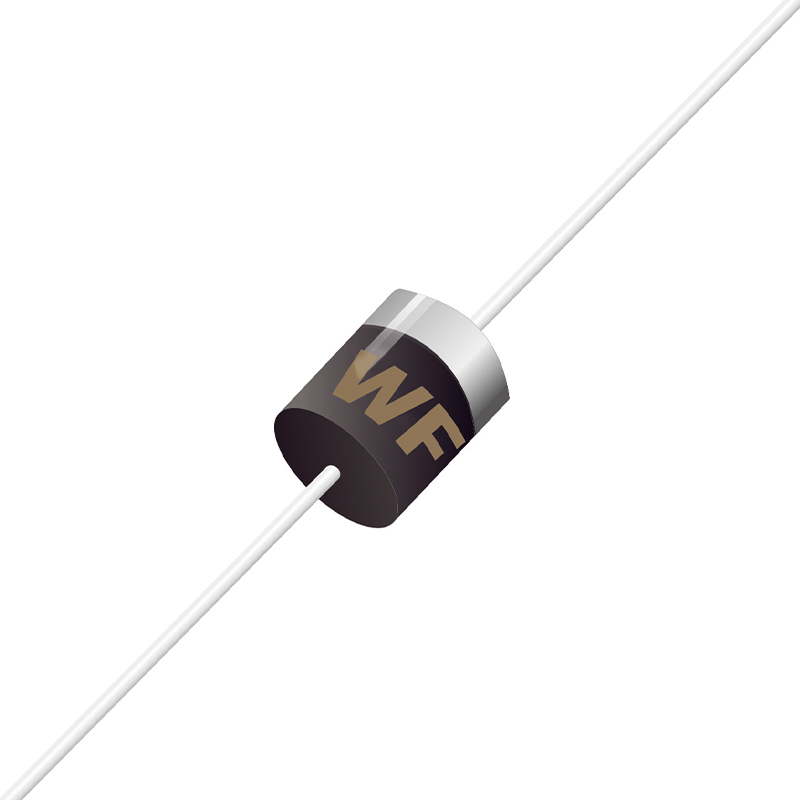

R-3 — это распространенный тип аксиального пластикового корпуса в области электронных компонентов, который в основном используется для маломощных быстровосстанавливающихся диодов, выпрямительных диодов и других полупроводниковых приборов. Например, быстровосстанавливающийся диод FR257 является типичным устройством, использующим этот корпус. Ниже приводится подробное описание:
Основные физические параметры
(1) Размеры: Этот корпус имеет стандартизированные компактные размеры. В качестве примера можно привести диод FR257, общая длина которого составляет 54,9 мм, а корпус представляет собой куб со сторонами 4,1 мм. Длина выводов составляет 25,4 мм, а ширина — 1,1 мм. Такая конструкция позволяет размещать его на большинстве небольших печатных плат, а также облегчает ручную или автоматическую установку.
(2) Материал и технология: Корпус изготовлен из огнестойкой эпоксидной смолы класса UL94V-0, что обеспечивает высокую безопасность и предотвращает возгорание корпуса в случае короткого замыкания или других неисправностей. Выводы обычно покрыты оловом, выдерживают высокотемпературную пайку при 260℃ в течение 10 секунд, соответствуют бессвинцовым стандартам и требованиям RoHS, а также уменьшают окисление выводов во время пайки, что влияет на стабильность пайки.
Производительность адаптированных устройств и преимущества корпуса
(1) Производительность адаптированных устройств: Устройства в корпусе R-3 в основном относятся к маломощным. Например, FR257 имеет максимальный средний прямой выпрямленный выходной ток 2,5 А, максимальное повторяющееся пиковое обратное напряжение до 1000 В, время обратного восстановления 500 нс, а также низкий обратный ток утечки и высокий прямой импульсный ток (до 100 А), что позволяет удовлетворить базовые потребности в высокочастотном выпрямлении, защите низковольтных цепей и других сценариях.
(2) Преимущества корпуса: Осевая конструкция с прямым выводом обеспечивает равномерное распределение нагрузки на выводы, а после установки в печатную плату устройство обладает высокой стабильностью и не отсоединяется из-за вибрации и других факторов; на поверхности корпуса четко обозначены модель устройства, полярность и другая ключевая информация, что облегчает быструю идентификацию при сборке; в то же время пластиковый корпус обеспечивает хорошую защиту внутреннего чипа от пыли и влаги, продлевая срок службы устройства в обычных условиях.
Типичные сценарии применения
Благодаря своим характеристикам малой мощности, низкой стоимости и высокой адаптируемости, устройства в корпусе R-3 широко используются в различных гражданских и малых промышленных электронных устройствах. Например, они выполняют функцию выпрямления в модулях питания телевизоров и маршрутизаторов, отфильтровывая помехи переменного тока; обеспечивают быстрое переключение и направление тока в цепях управления небольших бытовых приборов; а также могут использоваться в цепях электронных игрушек, небольших адаптеров и других устройств для простой защиты от перегрузки по току и обратного напряжения.
Распространенные модели
FR257, HER258, RL257 и т. д.
Технические параметры
связаться с нами
