R-6

Описание продукта Корпус R-6 – это распространенный осевой выводной пластиковый корпус в области электронных компонентов, который в основном используется в силовых полупроводниковых приборах, таких как выпрямительные диоды и диоды с быстрым восстановлением. Ниже приводится подробное ...

Отправить заявку



Описание

маркер

Описание продукта

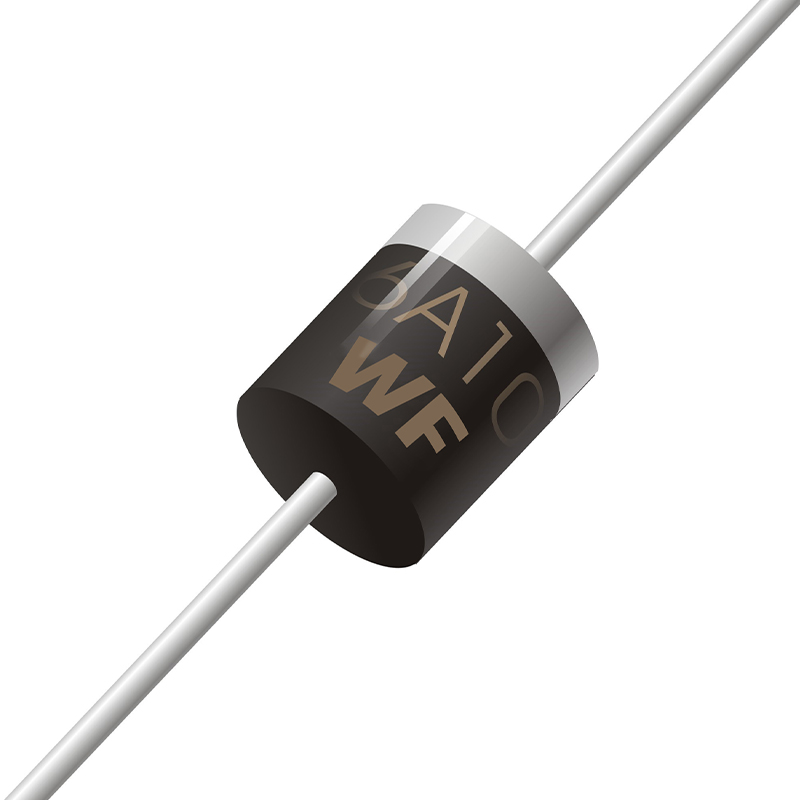

Корпус R-6 — это распространенный осевой выводной пластиковый корпус в области электронных компонентов, который в основном используется в силовых полупроводниковых приборах, таких как выпрямительные диоды и диоды с быстрым восстановлением. Ниже приводится подробное введение в его основные параметры, структурные характеристики и типичные области применения:

Основные размеры и физические параметры

Этот корпус имеет четкие стандартизированные размеры. Например, для распространенных совместимых устройств его общая длина составляет около 59,9 мм, длина, ширина и высота корпуса — 9,1 мм, длина выводов — 25,4 мм, а ширина выводов — 1,3 мм. Общий вес относительно небольшой, около 2,04 грамма. Такая компактная конструкция позволяет адаптировать его к плотной компоновке печатных плат, а также удовлетворяет базовым требованиям к рассеиванию тепла и монтажу, поддерживая при этом любой угол установки. Выводы обычно имеют луженое покрытие, бессвинцовая конструкция соответствует стандарту RoHS и выдерживает высокотемпературную пайку при 260 ℃ в течение 10 секунд.

Ключевые характеристики и особенности конструкции

(1) Совместимость по мощности и электрические характеристики: Совместимые устройства обычно обладают средней токовой нагрузочной способностью. Например, диод 10A10 в корпусе R-6 имеет максимальный прямой ток 10 А, а устройства серии P600 имеют номинальный ток 6 А, обратное напряжение в диапазоне 50–1000 В, что может удовлетворить потребности большинства универсальных силовых сценариев. В то же время устройства часто характеризуются низким прямым падением напряжения, низким током утечки и стабильными характеристиками восстановления при переключении.

(2) Защита и маркировка корпуса: Используется формованный пластиковый корпус стандарта JEDEC, пластиковый материал соответствует классу огнестойкости UL94V-0, что обеспечивает высокую безопасность, и легко очищается такими растворителями, как фреон, спирт и т.д. Цветовое кольцо на корпусе является важным индикатором полярности, обычно используемым для обозначения катода диода, что облегчает различение положительного и отрицательного полюсов при сборке схемы.

Типичные сценарии применения

Благодаря компактным размерам, низкой стоимости и производительности, подходящей для сценариев средней мощности, устройства в корпусе R-6 широко используются. Они могут выполнять функцию выпрямления в цепях питания малой бытовой техники и схемах управления электронных игрушек; также могут использоваться для направления и защиты тока в приводах небольших двигателей и простых электронных системах управления; кроме того, они являются одним из часто используемых базовых компонентов в различных модулях управления питанием, адаптированных для средних токов и напряжений. В настоящее время используются в солнечных вспомогательных цепях, низковольтных высокочастотных инверторах, защите от полярности и обратного питания, цепях защиты от обратного тока, импульсных источниках питания и DC/DC-преобразователях и других областях.
