SOD-123
Описание продукта SOD-123 – это распространенный тип корпуса диода для поверхностного монтажа. Ниже приведено его подробное описание: Особенности корпуса Корпус SOD-123 имеет размеры примерно 2,8 мм × 1,6 мм и относится к малым корпусам для поверхностного монтажа. Он подходит д...
Описание
маркер
Описание продукта

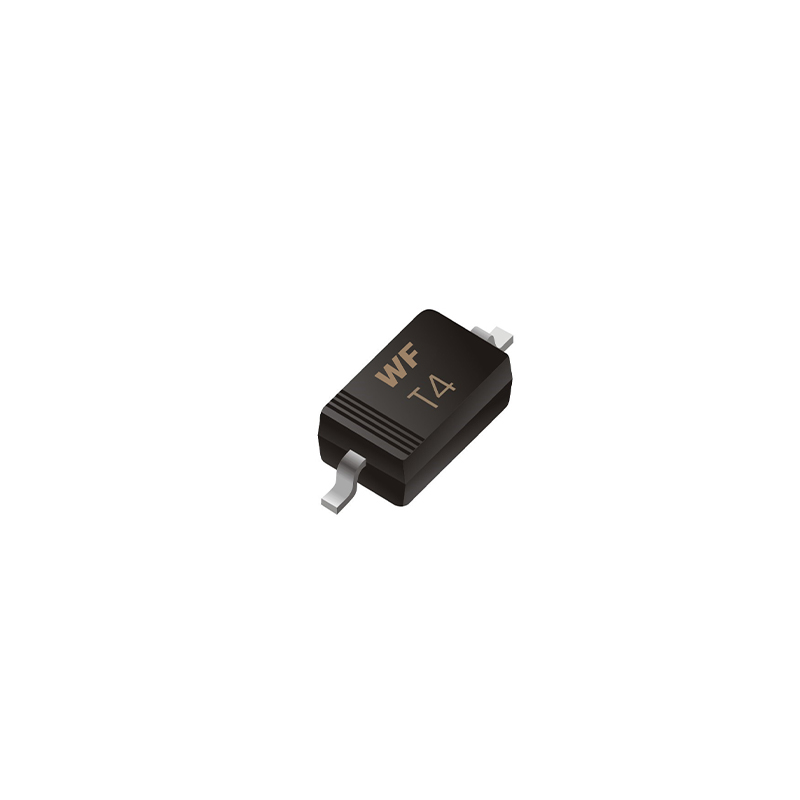

SOD-123 — это распространенный тип корпуса диода для поверхностного монтажа. Ниже приведено его подробное описание:
Особенности корпуса
Корпус SOD-123 имеет размеры примерно 2,8 мм × 1,6 мм и относится к малым корпусам для поверхностного монтажа. Он подходит для проектирования печатных плат высокой плотности, эффективно экономит место на плате и применяется в электронных устройствах с высокими требованиями к пространству.
Структура выводов
Используется пластиковый корпус с простой структурой выводов. Выводы изогнуты наружу и вниз, напоминая форму «крыла чайки». Такая конструкция позволяет за счет поверхностного натяжения расплавленного припоя во время пайки оплавлением создавать эффект самовыравнивания, что повышает точность монтажа и надежность.
Электрические характеристики
(1) Подходит для низкого энергопотребления: используется пластиковый корпус с простой структурой выводов, выводы направлены наружу и изогнуты вниз, напоминая форму "крыла чайки". Такая конструкция позволяет использовать поверхностное натяжение расплавленного припоя в процессе оплавления для самоцентрирования, повышая точность монтажа и надежность.
(2) Диапазон параметров: В качестве примера рассмотрим диод Шоттки 1N5819W в корпусе SOD-123. Его максимальное повторяющееся пиковое обратное напряжение составляет 40 В, максимальный прямой средний выпрямленный ток — 350 мА, пиковый прямой импульсный ток — 2 А, а рассеиваемая мощность — 400 мВт.
Преимущества корпуса
(1) Хорошие теплоотводящие свойства: Некоторые устройства в корпусе SOD-123, такие как SOD-123HE, имеют радиатор на нижней стороне корпуса, что обеспечивает отличные теплоотводящие свойства. Большая площадь задней контактной площадки позволяет использовать их в условиях высоких температур и обеспечивает высокую пропускную способность по току.
(2) Экологические стандарты: Использование экологически чистых материалов, соответствие стандарту RoHS, удовлетворение требований современных электронных продуктов к защите окружающей среды.
Области применения
(1) Обработка сигналов: Может использоваться для выпрямления малых сигналов в радиочастотных и аналоговых цепях, а также для изоляции сигналов, преобразования уровней и других функций в цепях, требующих обработки малых сигналов.
(2) Управление питанием: Подходит для задач выпрямления низких токов, например, в некоторых небольших адаптерах питания, вспомогательных цепях импульсных источников питания, для выпрямления выходного напряжения; также может использоваться в качестве защитного диода для малых токов, защищая цепи питания от воздействия переходных напряжений.
(3) Защита цепи: некоторые стабилитроны в корпусе SOD-123 могут использоваться для регулирования напряжения и защиты цепей, а диоды TVS могут использоваться для подавления переходных напряжений, защищая чувствительные электронные компоненты от скачков и пиков напряжения.
Распространенные модели
1N4148W, 1N4448W, 1N5819HW, B16W, B5819W-SL, BAV103W, BZT52C2V0-75W, MBR0530T1G, MMSZ5259B, SD103AW и т.д.
Технические параметры
