Продукция

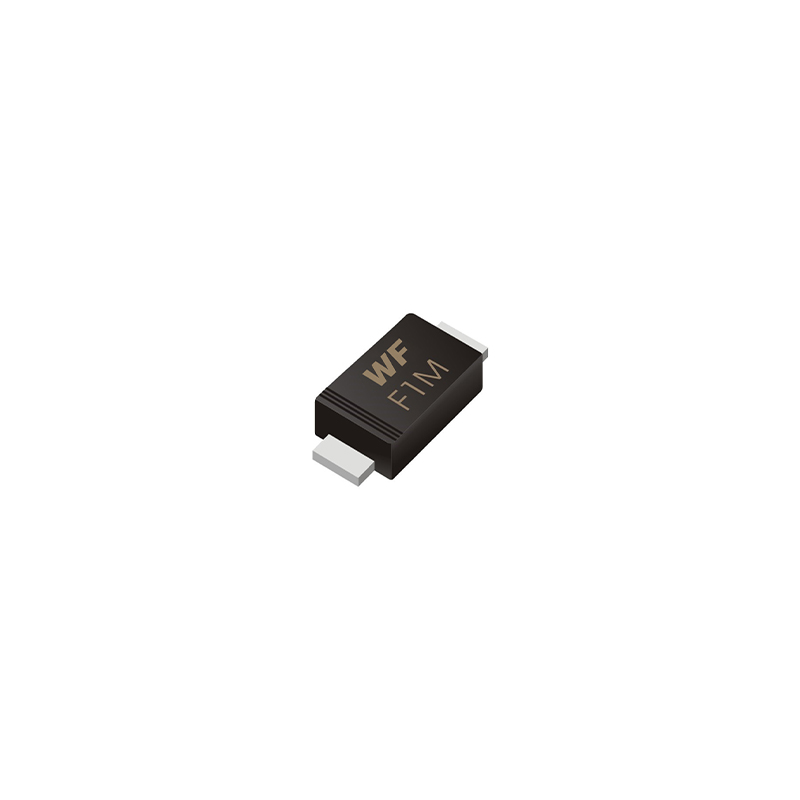

SOD-123FL
Описание продукта SOD-123FL – это тип корпуса для поверхностного монтажа, ниже приведено его подробное описание: Особенности корпуса SOD-123FL является улучшенной версией SOD-123, имеет плоскую конструкцию выводов, общая высота ниже, максимальная высота составляет 1,1 мм, а кон...
Описание
маркер
Описание продукта
SOD-123FL — это тип корпуса для поверхностного монтажа, ниже приведено его подробное описание:
Особенности корпуса
SOD-123FL является улучшенной версией SOD-123, имеет плоскую конструкцию выводов, общая высота ниже, максимальная высота составляет 1,1 мм, а контактные площадки плоские. Такая конструкция повышает стабильность пайки и улучшает теплоотвод.
Электрические характеристики
Из-за различий в теплоотводе SOD-123FL обычно используется для диодов большей мощности, таких как диоды Шоттки, TVS-диоды и т. д., имеет более низкое прямое падение напряжения и более высокую устойчивость к импульсным токам. Он использует технологию сварки рамы, что повышает надежность и токовую нагрузку, например, ток диодов Шоттки может достигать 1-3 А.
Тепловые характеристики
SOD-123FL имеет оптимизированную конструкцию теплоотвода, используя более крупные тепловые контактные площадки и плоские выводы, тепловое сопротивление на 10-30% ниже, чем у SOD-123, что делает его более подходящим для мощных приложений. Его тепловые характеристики в ваттах/мм² на 149% выше, чем у SOD-123, и на 90,5% выше, чем у SMA.
Области применения
Подходит для высокомощных сценариев, таких как автомобильная электроника, промышленные цепи управления, защита TVS и управление питанием портативных устройств.
Другие особенности
SOD-123FL также известен как S-FLAT, SMF, STmite Flat или JEDEC DO-219 AB. Его корпус изготовлен из экологически чистых материалов, таких как бессвинцовое покрытие и безгалогенные формовочные компаунды, что соответствует экологическим требованиям.
Распространенные модели
1N4148WL, B5819WL, BAV100WL, DSK36, DSK310, DSS310, E1A, K34L, K320, MBR120VLSF, RB60MM-60TR, U2M, SM4007PL, A7, F7 и т. д.
Технические параметры
