SOT-23

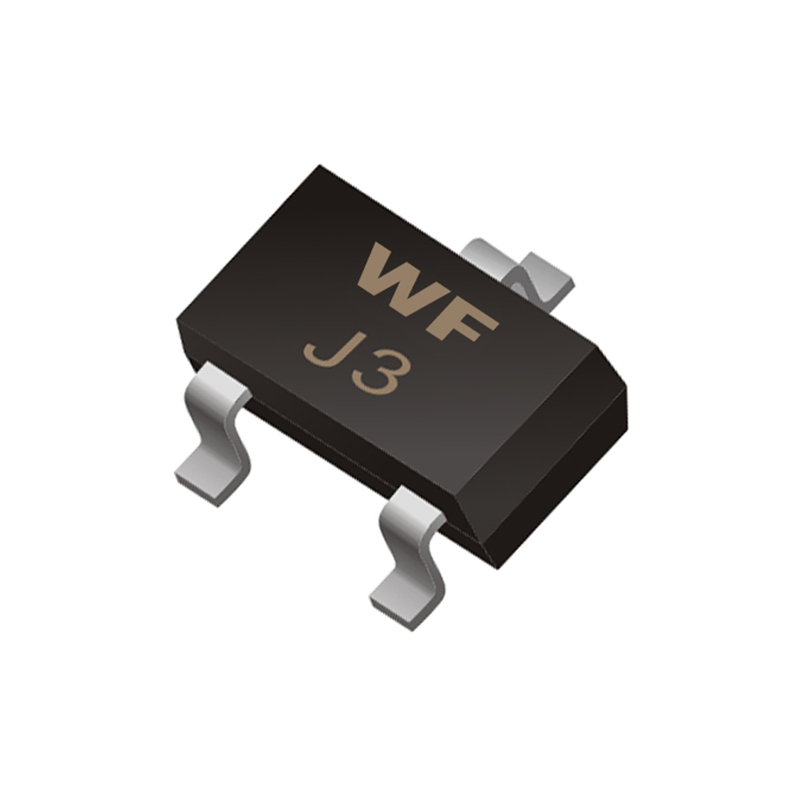

Описание продукта SOT-23 (Small Outline Transistor-23) – это широко распространённый тип корпуса для поверхностного монтажа полупроводниковых приборов. Ниже представлено его подробное описание： Основная информация Корпус SOT-23 был представлен в 1969 году. Он имеет прямоугольную форму...
Описание
маркер
Описание продукта
SOT-23 (Small Outline Transistor-23) — это широко распространённый тип корпуса для поверхностного монтажа полупроводниковых приборов. Ниже представлено его подробное описание：
Основная информация
Корпус SOT-23 был представлен в 1969 году. Он имеет прямоугольную форму со стандартными размерами приблизительно 2,9 мм × 1,3 мм × 1 мм и шагом выводов 0,95 мм. Данный тип корпуса относится к стандарту JEDEC и соответствует обозначению TO-236AB.
Конфигурация выводов
Корпус SOT-23 обычно имеет от 3 до 6 выводов. Наиболее распространен вариант SOT-23-3, применяемый для транзисторов, диодов и т.п. Также существуют варианты SOT-23-5 и SOT-23-6, используемые для некоторых стабилизаторов напряжения, логических элементов и других компонентов с дополнительными функциональными возможностями.
Эксплуатационные преимущества
(1)Компактные размеры: Конструкция с миниатюрными габаритами идеально подходит для печатных плат высокой плотности монтажа и применений в условиях ограниченного пространства. Это позволяет повысить степень интеграции электронных изделий и соответствует строгим требованиям к миниатюризации портативных устройств.
(2)Высокая эффективность производства: Использование технологии поверхностного монтажа (SMT), при которой выводы припаиваются непосредственно на поверхность печатной платы (PCB), упрощает производственный процесс, повышает его эффективность и снижает общую себестоимость.
(3) Эффективный теплоотвод: Конструкция корпуса учитывает требования теплового менеджмента, обеспечивая эффективный отвод тепла, что способствует сохранению стабильности работы компонента в режиме высокой нагрузки.
(4)Высокая надёжность: Обладает хорошими электрическими характеристиками и герметичностью корпуса, что эффективно защищает кристалл от воздействия неблагоприятных внешних факторов, таких как влажность, пыль и механические нагрузки.
Области применения
Корпус SOT-23 широко используется для различных интегральных схем, включая микроконтроллеры, датчики, логические ИС и другие компоненты, — особенно в сферах потребительской электроники, систем промышленной автоматизации и автомобильной электроники.
Типовые модельные ряды
1N4148WT, 1SS181, 1SS226, BAS16, BAS7004, BAV74, BAW56, BAV99, BAW56LT1G, MMBD4148A и другие.
Технические параметры
