Описание продукта

SOT-323 (Small Outline Transistor-323) — это распространённый тип транзисторного корпуса для поверхностного монтажа. Ниже представлено его подробное описание.

Физическая конструкция

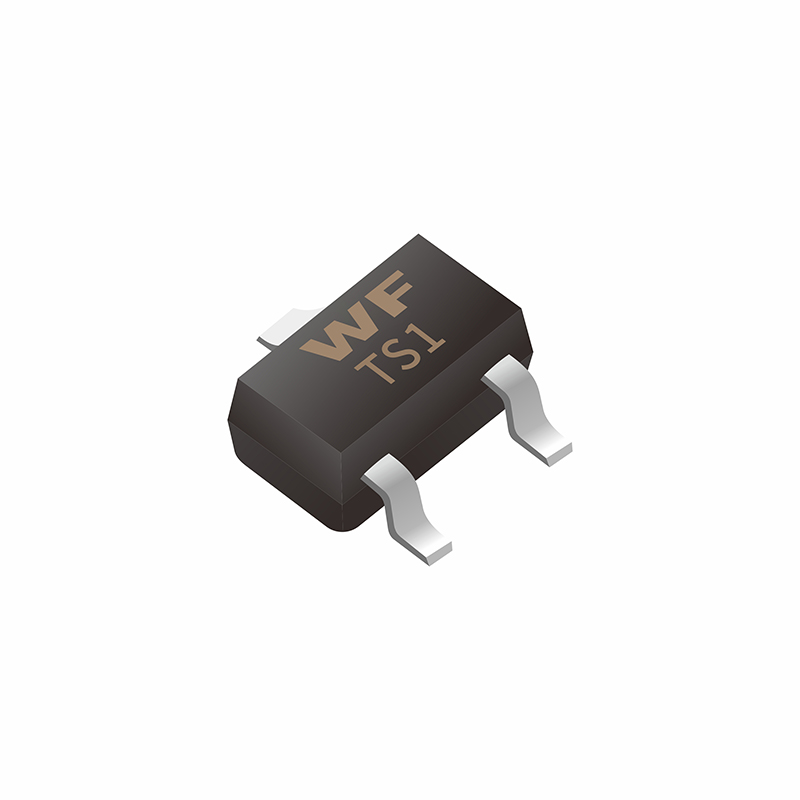

Корпус SOT-323 имеет прямоугольный пластиковый корпус со стандартными размерами приблизительно 1,7 мм × 1,2 мм × 1,0 мм. На нижней части корпуса расположены три вывода формы "крыло чайки" с шагом 0,8 мм и шириной вывода около 0,3 мм. Выполнены на основе меди с покрытием из олова или оловянного сплава. На верхней поверхности корпуса обычно нанесена маркировка с обозначением типа компонента или кодом.

Эксплуатационные преимущества

(1) Высокая эффективность использования пространства: Миниатюрные размеры корпуса в сочетании с наличием у некоторых моделей открытой контактной площадки на нижней стороне обеспечивают эффективный отвод тепла через выводы и эту площадку на медную фольгу печатной платы (PCB). Типичное тепловое сопротивление переход-среда (θJA) составляет от 250 до 400 °C/Вт, что удовлетворяет потребностям большинства маломощных приборов в рассеивании тепла.

(2) Эффективный тепловой менеджмент: Благодаря хорошей способности к управлению тепловым режимом данный корпус является идеальным выбором для применений в условиях ограниченного пространства, таких как слуховые аппараты, умные часы и другие устройства, что позволяет существенно повысить степень интеграции конечного продукта.

(3) Отличные электрические характеристики: Конструкция с короткими выводами эффективно снижает паразитные индуктивность и сопротивление, что делает корпус подходящим для обработки высокочастотных сигналов или использования в быстродействующих ключевых приложениях.

(4) Высокая эффективность производства: Стандартизированная конструкция оптимально сочетается с технологией поверхностного монтажа (SMT), поддерживает высокоскоростную установку и пайку оплавлением, что позволяет снизить стоимость крупносерийного производства.

Сравнение с аналогами

По сравнению с корпусом SOT-23, корпус SOT-323 имеет меньшие габариты и более узкий шаг выводов, что позволяет экономить до 60% площади на печатной плате (PCB). Однако его способность рассеивать мощность несколько ниже. Корпус SC-70 обычно считается эквивалентом SOT-323, поскольку их размеры очень близки; незначительные различия могут касаться профиля корпуса или спецификаций производителя.

Области применения

Широко применяется в сценариях, где критичны габариты и требуется умеренное энергопотребление. Примеры включают: Обработка и усиление сигналов: малосигнальные транзисторы, малошумящие усилители; Управление питанием: линейные стабилизаторы напряжения с низким падением (LDO), ключевые транзисторы в DC-DC преобразователях; Логика и интерфейсы: цифровые ключи, преобразователи уровней и другие устройства.
