Описание продукта

TO-220AC является модификацией корпуса TO-220 и относится к стандартным корпусам для сквозного монтажа. Ниже представлено его подробное описание.

Конструктивные особенности

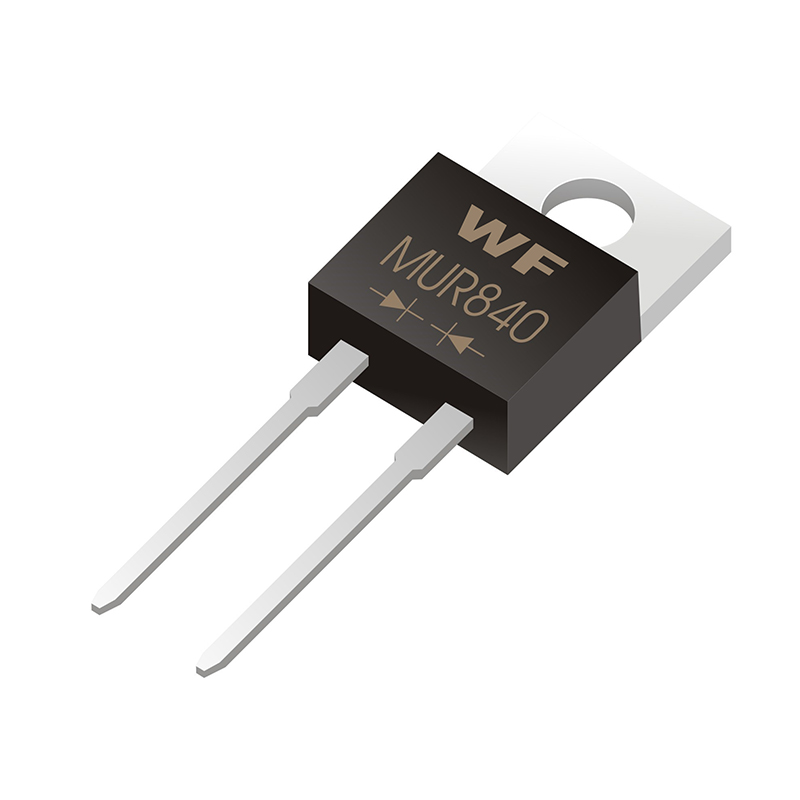

Корпус TO-220AC представляет собой плоский прямоугольный корпус для сквозного монтажа, обычно изготовленный из чёрного или тёмного пластика. Стандартная конфигурация включает 3 вывода, расположенных в один ряд и выступающих с одной из длинных сторон корпуса. Шаг выводов составляет 2,54 мм. На тыльной стороне корпуса находится открытая металлическая пластина (обычно из меди или с никелевым покрытием), которая непосредственно соединена с полупроводниковым кристаллом внутри корпуса и служит основным каналом для отвода тепла от кристалла. В верхней части этой металлической пластины обычно имеется монтажное отверстие для крепления радиатора.

Различия в корпусах

Внешне корпуса TO-220AC и TO-220F практически идентичны. Однако TO-220F является полностью пластиковым корпусом и не требует изолирующей прокладки при установке на радиатор. В корпусе TO-220AC металлическая пластина электрически соединена с выводами, поэтому для его монтажа на радиатор необходимо использовать изолирующую прокладку.

Области применения

Корпус TO-220AC широко применяется для таких компонентов, как силовые транзисторы, стабилизаторы напряжения, полевые транзисторы (MOSFET) и другие, используемые в схемах импульсных источников питания, частотных преобразователей, приводов и телекоммуникационного оборудования.

Преимущества и недостатки

Преимущества: Обладает хорошими тепловыми характеристиками; тепло эффективно отводится от кристалла через тыльную металлическую пластину на внешний радиатор, что делает корпус подходящим для применений средней и высокой мощности.

Недостатки: Относительно большой размер; по сравнению с корпусами для поверхностного монтажа менее удобен для полностью автоматизированного производства; при установке радиатора требует дополнительной изолирующей прокладки, что увеличивает сложность монтажа.
