Описание продукта

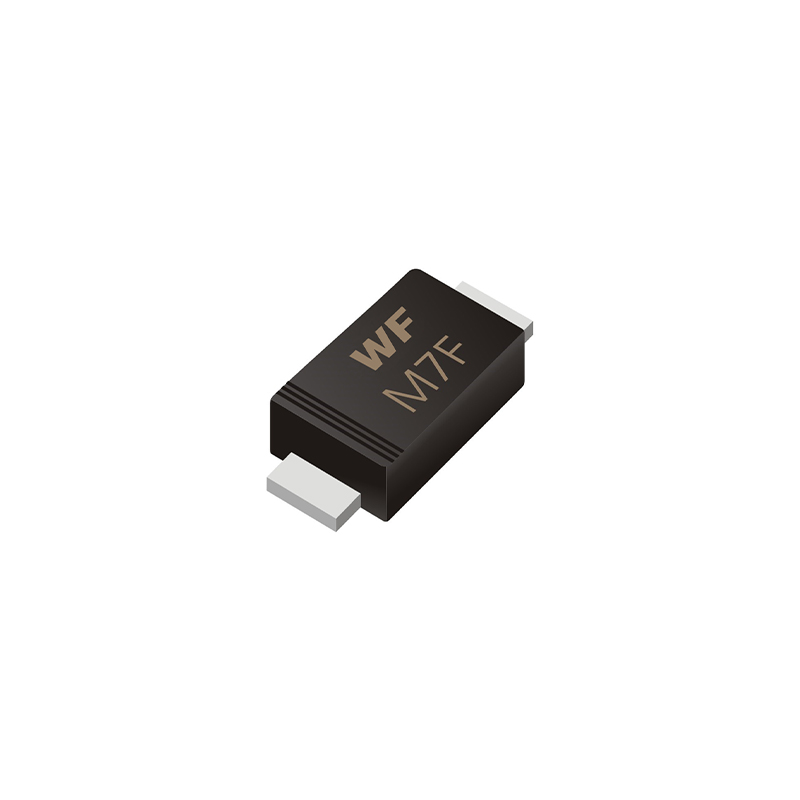

Корпус SMAF — это миниатюрный высокопроизводительный корпус диода для поверхностного монтажа. Ниже приведено его подробное описание:

Внешний вид и размеры

Корпус SMAF имеет те же длину и ширину, что и корпус SMA, но значительно тоньше. Высота диода в корпусе SMAF составляет 1,0 мм, тогда как высота корпуса SMA составляет 2,2 мм. Выводы корпуса SMAF расположены плоско на нижней стороне устройства, в отличие от изогнутых выводов корпуса SMA.

Характеристики производительности

(1) Хорошие теплоотводящие свойства: Благодаря использованию технологии сварки рамочного типа, выводы расположены плоско на нижней стороне устройства, что обеспечивает короткий путь отвода тепла и низкое тепловое сопротивление. Это позволяет достичь высокой температуры перехода и высокой устойчивости к импульсным перенапряжениям, а также реализовать технологический прорыв в области высокой мощности при малых размерах.

(2) Большая токовая нагрузка: может напрямую заменить плоские SMA и каркасные SMA продукты. Токовая нагрузка чипов с пассивацией стекла GPP составляет 1-3 А, а чипов Шоттки — 1-5 А.

(3) Высокая надежность: формовочный материал соответствует стандарту воспламеняемости UL 94V-0, обладает хорошими огнезащитными свойствами. Выводы покрыты оловом и могут быть припаяны в соответствии с методом 208 стандарта MIL-STD-202, что обеспечивает стабильность и надежность в процессе пайки.

(4) Экологичность и безопасность: соответствует стандарту RoHS и не содержит галогенов. В процессе производства строго контролируется использование свинца, ртути, кадмия и других вредных веществ, что повышает экологичность и безопасность.

Области применения

Диоды в корпусе SMAF подходят для различных сценариев, таких как цепи USB, RS-485, HDMI, Ethernet и т. д., могут использоваться для выпрямления, защиты и других функций, а также широко применяются в выпрямительных устройствах для приводов двигателей, мощных источников питания и оборудования для новой энергетики.

Сравнение с корпусом SMA

Корпус SMAF может полностью заменить все спецификации SMA без изменения схемотехники и печатной платы. По сравнению с корпусом SMA, корпус SMAF тоньше, имеет лучшую теплоотдачу, а конструкция выводов более благоприятна для предотвращения холодной пайки. В то же время, благодаря использованию чипов с планарной технологией, значительно повышается надежность чипов при высоких температурах.
