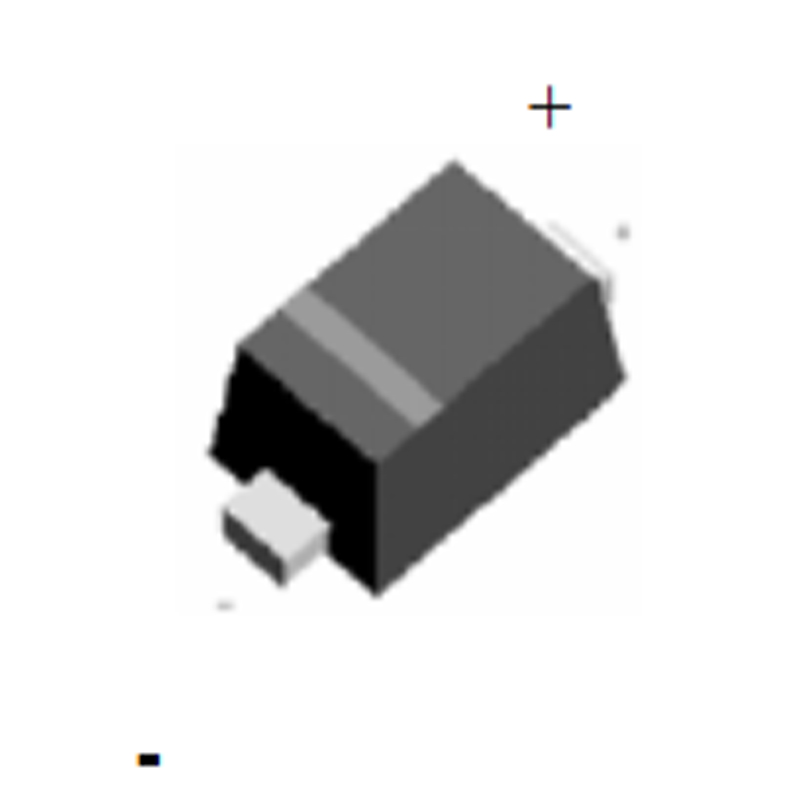

SOD-723 — это сверхминиатюрный корпус для поверхностного монтажа из серии диодов малого контура (Small Outline Diode), ориентированный на экстремальную миниатюризацию и разработанный специально для портативных электронных устройств с крайне ограниченным пространством. Он часто используется для инкапсуляции таких устройств, как диоды Шоттки, защитные диоды ESD и т. д. Ниже приведено подробное описание:
(1) Минимальный размер: это его самая выдающаяся особенность. Стандартный пластиковый корпус имеет размеры примерно 1,00 мм в длину, 0,60 мм в ширину и 0,55 мм в высоту. Некоторые производители, такие как ON Semiconductor, также указывают размеры корпуса 1,4 мм × 0,6 мм × 0,5 мм. Общая занимаемая площадь чрезвычайно мала. По сравнению с корпусами той же серии, он имеет очевидные преимущества: занимаемая площадь уменьшена на 73%, а высота — на 50% по сравнению с SOD-323; занимаемая площадь уменьшена на 13%, а высота — на 28% по сравнению с SOD-523.
(2) Конструкция: используется двухвыводная конструкция типа «крыло чайки», выводы выходят с обеих сторон корпуса, что подходит для технологии поверхностного монтажа. Корпус в основном изготовлен из черной эпоксидной смолы, которая обеспечивает хорошую защиту внутреннего чипа и выводов. Некоторые модели соответствуют экологическим стандартам и подходят для ленточной упаковки. Один рулон может содержать 8000 устройств, что соответствует потребностям массовых поставок для автоматизированного производства поверхностного монтажа.
(1) Высокая эффективность использования пространства: сверхмалый размер значительно экономит место на печатной плате, позволяя конечным продуктам интегрировать больше функций без увеличения размера, что крайне важно для портативных устройств, таких как мобильные телефоны, КПК и цифровые камеры.
(2) Высокая адаптивность производительности: устройства в этом корпусе часто обладают превосходными электрическими характеристиками, например, некоторые диоды Шоттки имеют одно из самых низких прямых напряжений и обратных токов утечки в отрасли, а ESD-диоды обладают высоким уровнем защиты от электростатического разряда, что может удовлетворить потребности в управлении питанием, защите цепей и других сценариях в портативных устройствах.
(3) Адаптация к автоматизированному производству: как стандартный корпус для поверхностного монтажа, он идеально совместим с высокоточными машинами для поверхностного монтажа и процессами пайки оплавлением, а в сочетании с рулонной упаковкой может значительно повысить эффективность и согласованность крупносерийного производства.
Благодаря своим преимуществам миниатюризации и адаптированным характеристикам устройств, устройства в корпусе SOD-723 широко используются в потребительской электронике, чувствительной к пространству и энергопотреблению. Например, в цепях защиты от электростатического разряда материнских плат мобильных телефонов, модулях управления питанием цифровых камер, цепях защиты сигнальных интерфейсов ноутбуков, а также в цепях переключения или питания небольших портативных устройств, таких как наушники TWS и медиаплееры, где они выполняют основные функции, такие как направление тока и защита от электростатического разряда.
1N4148G, RB520G-30, RB521G-30 и т.д.
