Транзистор sot23
Описание продукта SOT-23 – это сверхминиатюрный корпус для поверхностного монтажа транзисторов. Благодаря малым размерам и возможности применения в высокоплотной компоновке, он стал основным выбором для малосигнальных применений в таких областях, как потребительская электроника и автомоб...
Описание
маркер
Описание продукта

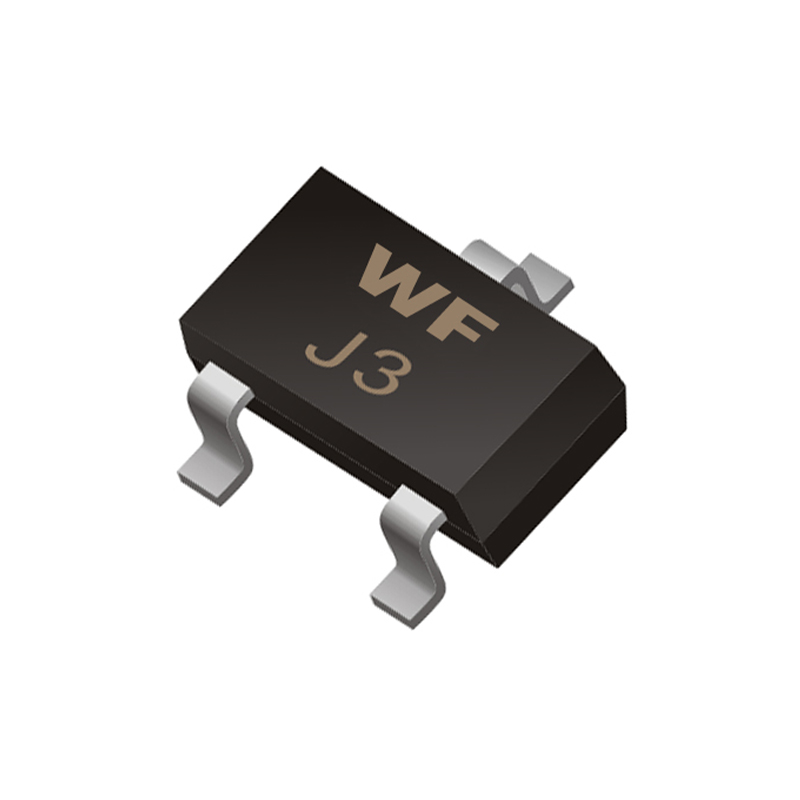

SOT-23 — это сверхминиатюрный корпус для поверхностного монтажа транзисторов. Благодаря малым размерам и возможности применения в высокоплотной компоновке, он стал основным выбором для малосигнальных применений в таких областях, как потребительская электроника и автомобильная электроника. Ниже представлено его подробное описание.
Ключевые особенности корпуса
(1) Компактные габариты: Является классическим представителем миниатюрных корпусов. Типичные размеры составляют приблизительно 2,9 мм в длину, 1,3–1,6 мм в ширину и 1,0–1,6 мм в высоту. Шаг выводов фиксированный — 0,95 мм. Крайне малые размеры позволяют существенно экономить пространство на печатной плате (PCB), идеально соответствуя требованиям миниатюрных и высокоплотных схем.
(2) Выводы и модификации: Базовая версия SOT-23-3 имеет три вывода формы «крыло чайки». Нумерация выводов начинается с левого нижнего (вывод 1) и продолжается против часовой стрелки, соответствуя базе (B), эмиттеру (E) и коллектору (C) транзистора. Существуют также модификации с большим количеством выводов, такие как SOT-23-5 и SOT-23-6, используемые для полупроводниковых приборов с расширенным функционалом, однако для транзисторов наиболее распространена трёхвыводная версия. Корпус изготовлен из эпоксидной смолы, соответствует классу горючести UL94V-0, обладает высокой механической прочностью, однако имеет относительно умеренную паяемость.
(3) Другие особенности: Помимо малых габаритов, корпус также обеспечивает дополнительный отвод тепла через выводы к медной фольге печатной платы (PCB), гарантируя стабильную работу в условиях малой мощности. Кроме того, он совместим с автоматизированным оборудованием для поверхностного монтажа (SMT), что позволяет повысить эффективность массового производства электронных устройств и снизить себестоимость.
Ключевые электрические параметры
Транзисторы в корпусе SOT-23, как правило, относятся к маломощным. Параметры варьируются в зависимости от модели, но в целом остаются в следующих диапазонах: Максимальная рассеиваемая мощность, обычно от 250 до 300 мВт (например, BRBC817Q: 250 мВт; S9013: 300 мВт); Постоянный ток коллектора : Как правило, до 500 мА, Пиковый ток коллектора : Может достигать 1 А; Максимальная температура перехода : Чаще всего 150 °C; Рабочий температурный диапазон: Обычно от –55 °C до +150 °C, что соответствует большинству стандартных условий эксплуатации; Граничная частота усиления по току (fT): Может значительно различаться. Например, у S9013 fT достигает 150 МГц, а у 13001 составляет 8 МГц, что позволяет удовлетворять требованиям различных частотных диапазонов.
Области применения
Автомобильная электроника: Усилители мощности, ключевые схемы, а также универсальные малосигнальные применения; Усилители слабых сигналов, ключи в цифровых схемах; LED-драйверы, маломощные системы управления питанием, низковольтные электронные ключи; Портативные устройства (смартфоны, Bluetooth-гарнитуры и др.): схемы обработки и формирования сигналов.
Типовые модельные ряды
BRBC817Q, S9013, 13001, 1SS181, 2N3904, 2N5551, 2SC2412, BCV47, MMBTA94, PBSS4350T и другие.
Технические параметры
