Все о высоковольтных столбах: принцип работы, технические характеристики и применение в гражданской и военной сферах

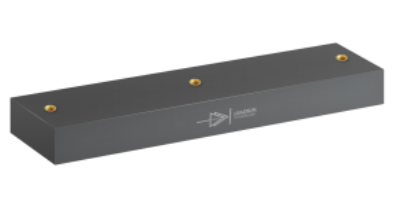

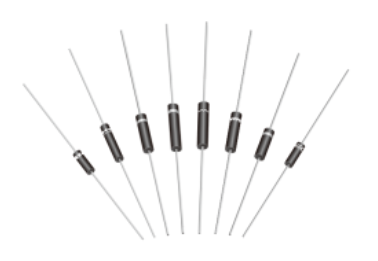

Высоковольтный кремниевый столб (также называемый высоковольтным диодным столбом) представляет собой высоковольтный выпрямительный элемент, состоящий из нескольких последовательно соединенных и герметизированных кремниевых диодов. Его основная функция заключается в преобразовании высокочастотного или промышленного переменного тока высокого напряжения в постоянный ток. Он обладает такими характеристиками, как сверхвысокое выдерживаемое напряжение (от нескольких тысяч до сотен тысяч вольт), односторонняя проводимость и высокая надежность. Являясь ключевым компонентом систем высоковольтного питания, он находит широкое и незаменимое применение как в гражданской, так и в военной сферах.

I. Применение в гражданской сфере
1. Бытовая техника и потребительская электроника
 Старые устройства с ЭЛТ (телевизоры / мониторы / осциллографы): обеспечивают постоянное высокое напряжение 10–20 кВ для анода кинескопа, являясь ключевым выпрямительным элементом строчного трансформатора (FBT).

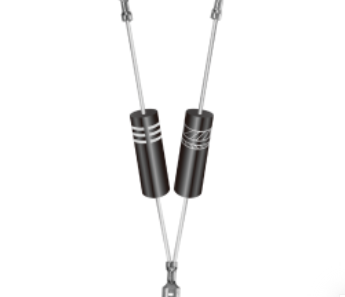

 Микроволновые печи: выпрямляют высокочастотный переменный ток напряжением около 4 кВ после повышающего трансформатора, обеспечивая магнетрон постоянным высоким напряжением для генерации микроволн.
 Лазерные принтеры / копиры: обеспечивают высоковольтный источник постоянного тока 5–7 кВ для зарядки фотобарабана (картриджа).
2. Медицинское оборудование
 Рентгеновские аппараты / КТ-сканеры: обеспечивают стабильное высокое напряжение постоянного тока 40–150 кВ для рентгеновской трубки, что напрямую влияет на качество изображения и точность дозы облучения.
 Лазерное медицинское оборудование: например, источники питания для CO₂-лазеров и гелий-неоновых лазеров, обеспечивающие импульсное высоковольтное возбуждение.
 Оборудование для ядерной медицины (ПЭТ-КТ): обеспечение стабильного высокого напряжения смещения для детекторов.
3. Промышленное оборудование и устройства для защиты окружающей среды
 Электростатическое осаждение / очистка: создание электростатического поля 50–100 кВ на электростанциях, сталелитейных и цементных заводах для адсорбции пыли; требуется длительная устойчивость к промышленной пыли, влаге и солевому туману.
 Электростатическое распыление: придание заряда частицам краски для их равномерного осаждения на поверхности заготовки.
 Генератор озона: создает высоковольтный разряд для получения озона, используемого в водоподготовке и очистке воздуха.
 Электронно-лучевая / лазерная обработка: обеспечивает высокое напряжение для ускорения пучка высокой энергии в оборудовании для резки, сварки и маркировки.
 Высоковольтное испытательное оборудование: тестеры диэлектрической прочности, генераторы импульсного напряжения и другое электротехническое контрольно-измерительное оборудование.
4. Новая энергетика и электроэнергетика
 Фотоэлектрические / ветровые инверторы: выполняют роль выпрямления и обратного диода (freewheeling) в цепях высоковольтного инвертирования и повышения напряжения.
 Электромобили на новых источниках энергии (платформа 800 В): используются для обеспечения обратного тока, фиксации напряжения и защиты от перенапряжения в контроллерах двигателей.
 Высоковольтные линии передачи постоянного тока (HVDC): применяются в преобразовательных клапанах и вспомогательных цепях преобразовательных трансформаторов.

II. Применение в военной сфере
Высоковольтные кремниевые столбы военного назначения (серия GJB) должны соответствовать экстремальным военным стандартам, таким как широкий температурный диапазон **-55°C ~ +175°C**, устойчивость к сильным электромагнитным помехам (EMI), радиационная стойкость, высокая виброустойчивость и высокая надежность.
1. Радиолокационные системы (основное применение)
 Фазированные антенные решетки (ФАР): в модуляторах передатчиков обеспечивают быстрое формирование высоковольтной платформы 80–200 кВ; требуются низкая паразитная емкость (<10 нФ), быстрый отклик и низкие потери.
 Импульсные радары: используются в качестве ключевых компонентов в схемах высоковольтного выпрямления, зарядки, защиты от обратных пиков и демпфирования, выдерживая импульсные токи силой в тысячи ампер в микросекундном диапазоне.
 Бортовые / корабельные радары: малые габариты, легкий вес, устойчивость к вибрациям и ударам, адаптация к мобильным платформам.

2. Военная радиоэлектронная борьба и высокоэнергетическое оружие
 Оружие направленной мощной микроволновой энергии (HPM): выпрямительные блоки импульсных источников высокого напряжения, выдерживающие сильные импульсы силой в десятки тысяч ампер длительностью от наносекунд до микросекунд.
 Высокоэнергетическое лазерное оружие: обеспечение источников постоянного тока высокого напряжения (десятки кВ) или импульсных источников для оптической накачки и газоразрядного возбуждения.
 Оборудование для РЭБ / помехоустойчивое оборудование: ключевые выпрямительные компоненты для высоковольтных модулей питания.

3. Военная связь и навигация
 Наземные станции спутниковой связи: высоковольтные источники питания для мощных передатчиков.
 Навигационные радары / дальномерное оборудование: высоковольтная импульсная модуляция и выпрямление.

4. Специальное военное снаряжение
 Военные ускорители частиц / источники излучения: обеспечение высокого напряжения для ускорения частиц.
 Военное разведывательное оборудование / приборы ночного видения: высоковольтные источники питания для слабого освещения / инфракрасного изображения.
 Военные высоковольтные источники питания и испытательные системы: обеспечение стабильного электроснабжения и тестирования в суровых условиях эксплуатации военной техники.

III. Гражданское vs Военное: ключевые различия

Заключение
Высоковольтные кремниевые столбы являются краеугольным камнем современных высоковольтных электронных технологий. В гражданском секторе они обеспечивают эффективную работу медицинского, промышленного, бытового оборудования и систем возобновляемой энергии; в военном секторе они служат «высоковольтным сердцем» для радаров, средств радиоэлектронной борьбы, высокоэнергетического оружия и другого передового оборонного оборудования, напрямую влияя на его характеристики и живучесть на поле боя.
