Сравнение метода наложения клипс и метода наложения двух частей.
2026-06-01
В свете тенденции к снижению напряжения, возникающего при упаковке диодных устройств, компания Nantong Wangfeng Electronics Technology Co., Ltd.
В существующий производственный процесс были внесены улучшения. Был внедрен новый производственный процесс — процесс Clip. Ниже представлен...
Сравнение процесса Clip с существующим традиционным двухкомпонентным процессом!

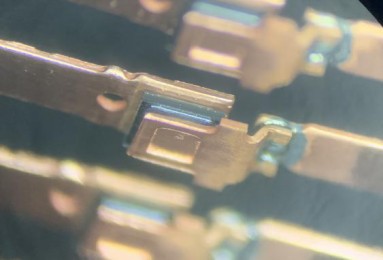

- Сравнение внешнего вида: Изделия, изготовленные с использованием технологии Clip и технологии двухчипового производства, имеют совершенно идентичный внешний вид, что соответствует схемотехнике заказчика.
Паяные соединения на плате не оказывают никакого влияния.
- Сравнение микросхем: Микросхемы, используемые в обоих процессах, абсолютно одинаковы, и их электрические характеристики абсолютно идентичны.

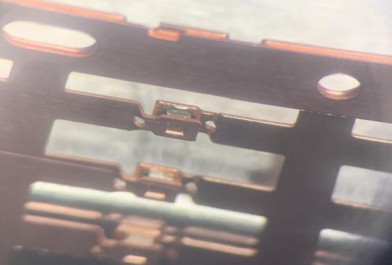

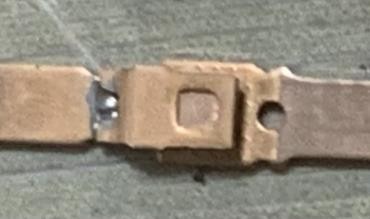

- Структура рамки: В процессе Clip используется монолитная матричная структура пластины, где чипы прикрепляются к другим пластинам.
На одном выводе они образуют единое целое; в двухчиповом процессе используются две матричные пластины, при этом чип расположен посередине.
По своей структуре он похож на сэндвич.
| проект | Процесс клипирования | Двухкомпонентный процесс |
| Требования к точности
|
высокий
|
в целом |
| Требования к оборудованию
|
Полностью автоматизировано
|
Он может быть полностью автоматизированным или полуавтоматизированным. |
| использование меди
|
Немного выше (потому что область, где зажим приварен к листовому металлу, перекрывается).
|
в целом |
| Использование припоя
|
Немного выше, 3 точки сварки | Как правило, 2 точки сварки. |
| Сварной шов
|
Зажим естественным образом прикрепляется к чипу и матричной пластине благодаря собственной силе тяжести, при этом практически не возникает напряжения, влияющего на процесс соединения до и после пайки.
|
Для двух типов листовых материалов с матричной структурой требуется высокая плоскостность. Для обеспечения лучшего сцепления между двумя листами необходимо использовать приспособление для их фиксации во время сварки оплавлением. Напряжение значительно изменяется до и после сварки.
|
| эффект рассеивания тепла
|
Благодаря большому количеству используемой меди и припоя, электропроводность и теплоотвод достаточно хорошие.
|
в целом
|
| Производственные затраты | высокий | в целом |
- Надежность: На основе фактической проверки и отзывов клиентов диоды, изготовленные по технологии Clip, доказали свою надежность во всех аспектах.
Надежность поверхности превосходит надежность традиционных бичиповых диодов.
- Технология клипирования — это тенденция в разработке диодов, значительно улучшающая характеристики матричных диодов на кремниевых пластинах.
Недостатки традиционной сборки трубопроводов нивелируются использованием полностью автоматизированного оборудования, что приводит к повышению точности, стабильности и надежности.
В настоящее время именно этот процесс рекомендуется большинством конечных потребителей.
Nantong Wangfeng Electronic Technology Co., Ltd.
