25% отказов дронов из-за MOSFET-транзисторов? Решения MOSFET от OOO Нантун Ванфэн Электронных Технологий на страже безопасности полетов

На фоне стремительного развития экономики малых высот объем мирового рынка беспилотных летательных аппаратов (БПЛА) в 2025 году превысил 42 миллиарда долларов. Будь то потребительские устройства для аэрофотосъемки или промышленные платформы для инспекций и логистики, конкуренция в отрасли сосредоточена на трех ключевых возможностях: длительное время полета, большая грузоподъемность и адаптивность к суровым условиям окружающей среды. За всем этим стоит малозаметный, но критически важный электронный компонент — MOSFET-транзистор, который негласно определяет безопасность полета и предел производительности дрона.

1. Три ключевые сценария применения БПЛА — MOS‑транзисторы повсюду
На примере мультикоптеров, занимающих более 80% рынка, MOS‑транзисторы в основном используются в трёх ключевых системах: приводе двигателя, управлении питанием и защите аккумулятора.
1. Привод двигателя: «главный выключатель» тяги
Бесщёточные двигатели беспилотников используют трёхфазные мостовые инверторы для преобразования энергии в тягу; каждое вращение бесщёточного двигателя обеспечивается высокочастотным переключением MOS‑транзисторов.
Выдерживать большие импульсы тока: при взлёте, при полной загрузке, при наборе высоты пиковый ток одного мотора может достигать 30–50A, MOS‑транзисторы должны выдерживать продолжительные большие токи и кратковременные всплески.
Реагировать на высокочастотные ШИМ‑сигналы: MCU автопилота выдаёт сигналы регулирования в диапазоне 20–50 кГц, это требует от MOS‑транзисторов быстрой, точной работы без выпадения шагов.
Устойчивость к вибрациям и высокая надёжность: частота вибраций в полёте достигает 50–200 Гц, что предъявляет чрезвычайно высокие требования к прочности корпуса MOS‑транзисторов и стабильности драйвера затвора.
2. Управление питанием: «ключ» к увеличению продолжительности полёта
БПБ питания дрона — высоковольтный литиевый аккумуляторный блок (6S–12S); автопилот, видеопередача, GPS, подвес — при каждом преобразовании напряжения DC–DC не обойтись без MOS‑транзистора.
Понижающий DC–DC: напряжение литиевой батареи (6S) 22,2 В понижается до 5 В / 3,3 В; MOS‑транзистор работает синхронным выпрямителем, требуется низкое RDS(on) и высокочастотное переключение.
Повышающий DC–DC: в промышленных дронах напряжение 12 В повышают до 24 В; MOS‑транзистор выполняет роль основного ключа и должен выдерживать пиковые перенапряжения свыше 40 В.
Низкое статическое потребление: в режиме ожидания/зависания микроамперная проводимость MOS‑транзистора снижает потери — при уменьшении потребления на 0,1 Вт время полёта увеличивается примерно на 8 минут.
3. Защита аккумулятора: «последняя линия обороны» для безопасности полёта
У литиевых батарей БПЛА высокие риски короткого замыкания, перегрузки по току, перезаряда и перегрева; совместная работа MOS‑транзисторов и микросхем управления BMS обеспечивает многослойную защиту.
Защита от перегрузки по току: при заклинивании винта ток внезапно возрастает до 60–80 A, MOS‑транзисторы должны быстро отключиться в течение 10 мс, чтобы предотвратить возгорание батареи.
Защита от переразряда: при снижении напряжения батареи до порогового значения выход автоматически обесточивается, чтобы избежать повреждения элементов из‑за глубокого разряда.
Защита от перегрева: при температуре летающей батареи выше 60℃ MOS‑транзистор интеллектуально ограничивает ток разряда.

II. Почему MOSFET являются ключевыми для производительности беспилотника?
1. Низкое сопротивление открытого канала (RDS(on))
Меньше тепловыделения, дольше время полёта, контролируемое повышение температуры.
2. Характеристики высокочастотного переключения
Более быстрая реакция, более стабильное зависание, повышенная помехоустойчивость.
3. Высокое напряжение и сильная способность противостоять всплескам
Выдерживает многократные мгновенные токовые удары при запуске двигателя, поддерживает прямое управление высоковольтной батареей.
4. Миниатюризация, высокая удельная мощность
Подходит для компактных печатных плат, снижает вес устройства, повышает тяговое отношение, заменяет традиционные реле/IGBT.

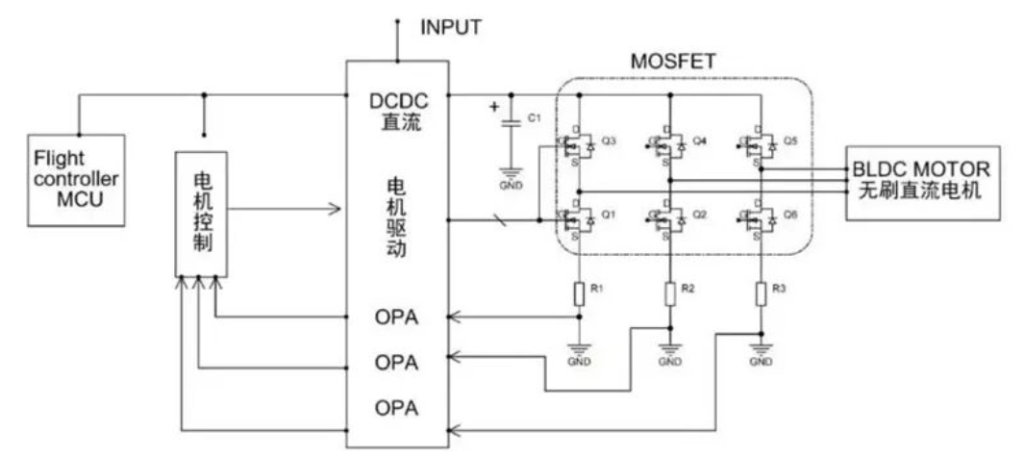

III. Типовая топология схемы управления двигателем БПЛА
Постоянный ток от источника питания БПЛА поступает на вход «INPUT», преобразуется модулем «DCDC» и после фильтрации конденсатором C1 подается на систему управления.
Полетный контроллер (MCU) формирует управляющие сигналы в соответствии с полетным заданием. Эти сигналы обрабатываются модулем управления двигателем, усиливаются операционными усилителями (OPA) и управляют последовательным открытием и закрытием трехфазного мостового каскада на MOSFET-транзисторах Q1-Q6. Это динамически изменяет последовательность фаз и величину тока в обмотках бесколлекторного двигателя, обеспечивая точное управление скоростью и направлением вращения.
Шунтирующие резисторы R1-R3 в реальном времени отслеживают ток, формируя механизм защиты от перегрузок, что в совокупности создает стабильную и надежную систему силового привода.

IV. Руководство по выбору MOS-транзисторов OOO Нантун Ванфэн Электронных Технологий
Беспилотные летательные аппараты предъявляют крайне высокие требования к скорости переключения компонентов, точности управления и динамическому отклику; технологический процесс и тип корпуса напрямую определяют характеристики всего устройства.
1. Выбор технологического процесса
SGT MOS
Отличные характеристики переключения и низкий заряд затвора делают эти компоненты идеальными для высокочастотных электроприводов и управления питанием, а также предпочтительным выбором для потребительских беспилотников.
SJ (Super Junction) MOS
Высокое выдерживаемое напряжение, низкие потери в открытом состоянии и высокая устойчивость к лавинному пробою позволяют повысить ударопрочность и энергоэффективность системы. Подходит для промышленных, тяжелых и высоковольтных платформ БПЛА.

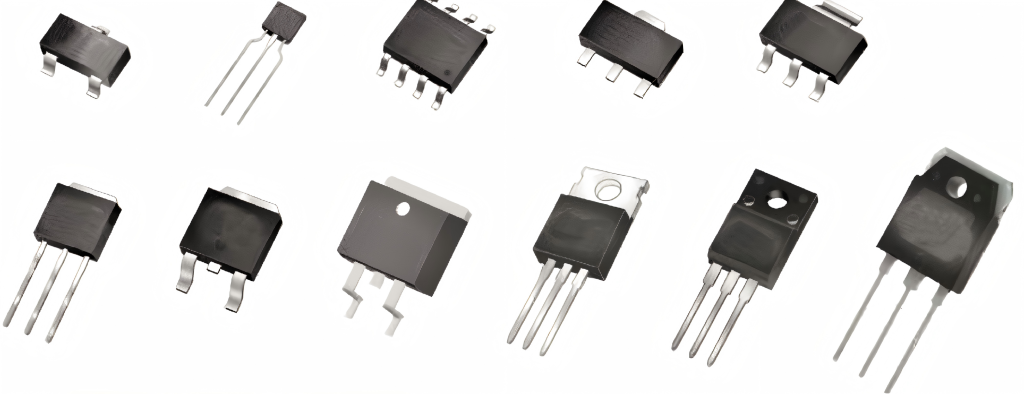

2. Выбор типа корпуса
TO-252
Высокое соотношение цены и качества, сбалансированный отвод тепла; подходит для подсистем средней мощности, таких как подвесы, вспомогательные источники питания и т. д.
PDFN
Хорошие высокочастотные характеристики, компактный размер и эффективное рассеивание тепла; подходит для сценариев с высокой плотностью компоновки и требованиями к производительности, таких как компактные регуляторы хода (ESC) и высокочастотные источники питания.
SOT23
Сверхминиатюрный корпус, компактные размеры и малая занимаемая площадь на печатной плате делают его подходящим для преобразования уровней и коммутации малых токов.

V. Заключение
За каждым стабильным полетом беспилотника стоит силовая электроника, бесшумно работающая в экстремальных условиях.
Решения MOSFET от OOO Нантун Ванфэн Электронных Технологий обеспечивают низкие потери, высокую надежность и виброустойчивость силовых компонентов для БПЛА, гарантируя последний рубеж безопасности полетов.
Правильный выбор MOS-транзистора — это не просто выбор компонента, а оформление «страховки» для всей полетной системы.
Если вам нужна помощь в подборе компонентов или техническая поддержка, пожалуйста, свяжитесь с нами!
