Описание продукта

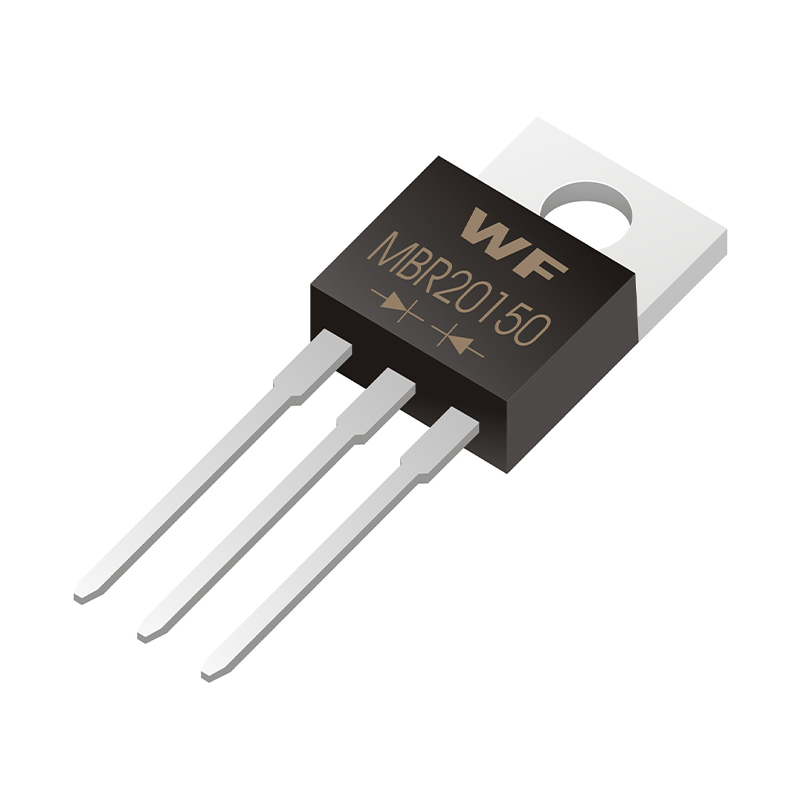

TO-220AB является модификацией корпуса TO-220 и относится к корпусам для сквозного монтажа. Он широко применяется для силовых полупроводниковых приборов. Ниже представлено его подробное описание.

Распиновка (расположение выводов)

Распиновка корпуса TO-220AB отличается от стандартного корпуса TO-220. В стандартном TO-220 средним выводом является коллектор (C), а боковыми — база (B) и эмиттер (E). В корпусе TO-220AB средним выводом является база (B), а боковыми — коллектор (C) и эмиттер (E).

Механические размеры

Длина корпуса (без выводов): ≈ 15,0 мм; Ширина корпуса: ≈ 10,0 мм; Высота (толщина) корпуса: ≈ 4,5 мм; Шаг выводов (расстояние между центрами): 2,54 мм; Длина вывода (от основания корпуса до конца): ≈ 15,0 мм; Общая длина (с выводами): ≈ 21,0 мм; Диаметр монтажного отверстия: ≈ 3,5 мм; Расстояние между отверстиями (между центрами отверстий): ≈ 17,3 мм.

Тепловые характеристики

Корпус TO-220AB обладает хорошими тепловыми характеристиками. Его тепловое сопротивление составляет примерно 60 °C/Вт, а тепловое сопротивление (переход-корпус) — примерно 3 °C/Вт. У некоторых моделей TO-220AB теплоотводящая пластина может быть шире или толще для повышения эффективности теплоотвода.

Электрические характеристики

Корпус TO-220AB обеспечивает низкое контактное сопротивление и хорошую токонесущую способность, что делает его подходящим для высокоэффективных и высоконадёжных применений в силовых преобразователях. Его рабочий температурный диапазон составляет от –55 °C до +150 °C, диапазон температур хранения — от –65 °C до +150 °C.

Области применения

Широко применяется в устройствах средней и высокой мощности, таких как системы управления питанием, регуляторы двигателей, импульсные источники питания, DC-DC преобразователи, AC-DC адаптеры, схемы драйверов светодиодного освещения и другие области.

Различия в корпусах

По сравнению с TO-220AC: Корпус TO-220AC является однокристальным (один транзистор) и обычно имеет два вывода, тогда как TO-220AB — двухкристальный (два транзистора), соединённых по схеме с общим катодом, и имеет три вывода. По сравнению с TO-220F: Корпус TO-220F является полностью пластиковым и не требует изолирующей прокладки при установке на радиатор. У корпуса TO-220AB теплоотводящая пластина электрически соединена с выводами, поэтому для его монтажа на радиатор необходимо использовать изолирующую прокладку.

Типовые модельные ряды

HBT20L200CT, HBT30L200CT, MUR8100CT, MUR10100CT, MUR20100CT, MUR30100CT, SBT10L100CT, SBT20V150CT, SBT30L100CT, SBT30L150CT, SBT40L150CT, SBT40U100CT, MOSFET_5N50 и другие.
